F-23-10 - REAR COWL

HONDA CB Hornet 160R CBF160MH · 28 parts

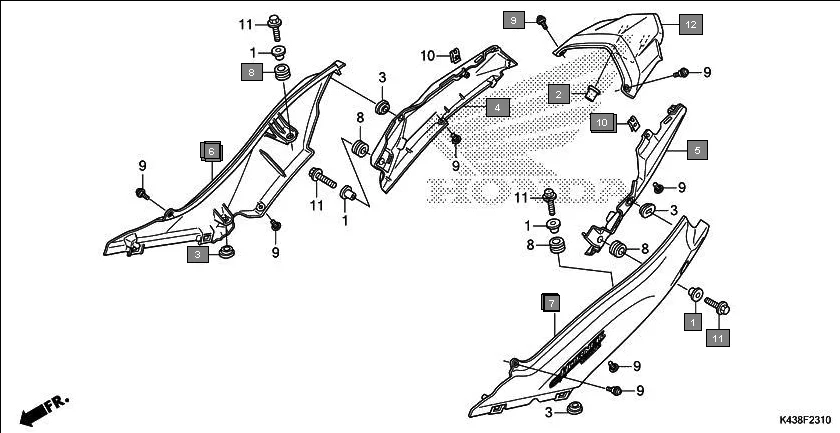

F-23-10 REAR COWL assembly diagram for HONDA CB Hornet 160R CBF160MH

Parts in This Assembly (28)

Ref # Part Number Description Qty
1 17232-KYJ-900 COLLAR, AIR CLEANER MOUNTING 4
2 33706-K38-900 GROMMET, TAILLIGHT 2
3 64413-KSS-C00 GROMMET, BODY COVER 4
4 77211-K43-900 COWL, R. RR. 1
5 77221-K43-900 COWL, L. RR. 1
6 77270-K43-D40ZA GARNISH SET, R. RR.(WL) *TYPE4* 1
6 77270-K43-D40ZB GARNISH SET, R. RR.(WL) *TYPE3* 1
6 77270-K43-D40ZC GARNISH SET, R. RR.(WL) *TYPE2* 1
6 77270-K43-D40ZD GARNISH SET, R. RR.(WL) *TYPE1* 1
6 77270-K43-D60ZA GARNISH SET, R. RR.(WL) *NHB06M* SPACE SILVER METALLIC *TYPE5* 1
6 77270-K43-D60ZB GARNISH SET, R. RR.(WL) *NHB06M* SPACE SILVER METALLIC *TYPE4* 1
6 77270-K43-D60ZC GARNISH SET, R. RR.(WL) *NHB06M* SPACE SILVER METALLIC *TYPE3* 1
6 77270-K43-D60ZD GARNISH SET, R. RR.(WL) *NHB06M* SPACE SILVER METALLIC *TYPE2* 1
6 77270-K43-D60ZE GARNISH SET, R. RR.(WL) *NHB06M* SPACE SILVER METALLIC *TYPE1* 1
7 77280-K43-D60ZA GARNISH SET, L. RR.(WL) *NHB06M* SPACE SILVER METALLIC *tYPE5* 1
7 77280-K43-D60ZB GARNISH SET, L. RR.(WL) *NHB06M* SPACE SILVER METALLIC *tYPE4* 1
7 77280-K43-D60ZC GARNISH SET, L. RR.(WL) *NHB06M* SPACE SILVER METALLIC *tYPE3* 1
7 77280-K43-D60ZD GARNISH SET, L. RR.(WL) *NHB06M* SPACE SILVER METALLIC *tYPE2* 1
7 77280-K43-D60ZE GARNISH SET, L. RR.(WL) *NHB06M* SPACE SILVER METALLIC *tYPE1* 1
7 77280-K43-D40ZA GARNISH SET, L. RR.(WL) *TYPE4* 1
7 77280-K43-D40ZB GARNISH SET, L. RR.(WL) *TYPE3* 1
7 77280-K43-D40ZC GARNISH SET, L. RR.(WL) *TYPE2* 1
7 77280-K43-D40ZD GARNISH SET, L. RR.(WL) *TYPE1* 1
8 83545-KCJ-690 RUBBER, SIDE COVER 4
9 90101-GE0-000 SCREW, HINGE PATCH 8
10 90320-KTE-600 NUT, SPRING, 5MM 2
11 95701-06020-00 BOLT, FLANGE, 6X20 4
12 77231-K43-900 COWL, RR. CENTER 1
