F-11 - FRONT FORK

HONDA CB Unicorn 160 CBF160AR · 27 parts

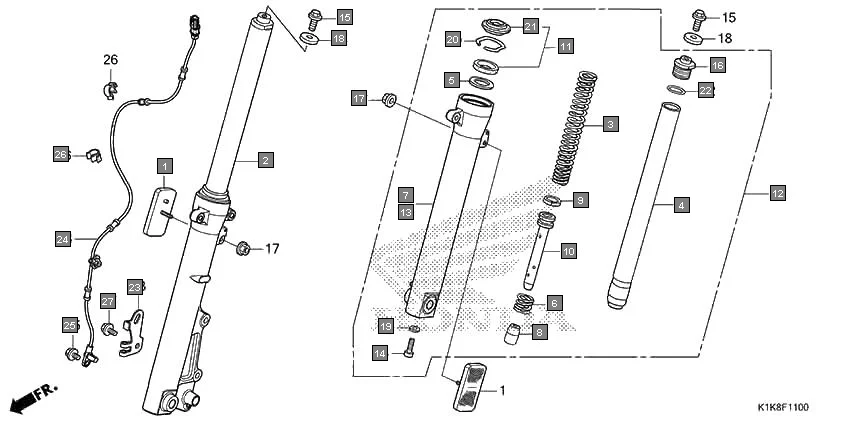

F-11 FRONT FORK assembly diagram for HONDA CB Unicorn 160 CBF160AR

Parts in This Assembly (27)

Ref # Part Number Description Qty
1 33740-KZK-951 REFLECTOR, FR. SIDE REFLEX 2
2 51400-K1K-D01 FORK ASSY., R. FR.(SHOWA) 1
3 51401-K1K-D01 SPRING, FR. FORK 2
4 51410-K1K-D01 PIPE COMP., FR. FORK 2
5 51412-KK4-003 RING, BACK UP 2
6 51412-KSP-901 SPRING, REBOUND 2
7 51420-K1K-D01 CASE COMP., R. FR. BOTTOM 1
8 51432-KFN-851 PIECE, OIL LOCK 2
9 51437-KFN-851 RING, PISTON 2
10 51440-KSP-901 PIPE, SEAT 2
11 51490-KRM-852 SEAL SET, FR. FORK 2
12 51500-K1K-D01 FORK ASSY., L. FR.(SHOWA) 1
13 51520-K1K-D01 CASE COMP., L. FR. BOTTOM 1
14 90116-KAG-901 BOLT, SOCKET, 8MM(SHOWA) 2
15 90123-K1K-D00 BOLT, FR. FORK 2
16 90123-KSP-901 BOLT, A FRONT FORK 2
17 90301-KWN-901 NUT, U, 5MM(FUJI SEIMITSU)..... 2
18 90521-KSP-900 WASHER, 10.3MM 2
19 90544-439-930 WASHER, SPECIAL, 8 MM 2
20 90601-354-000 RING, OIL SEAL STOP 2
21 91254-GAA-003 DUST SEAL 2
22 91356-KAG-901 O-RING(SHOWA) 2
23 38515-KSP-D20 GUIDE, SENSOR CORD 1
24 38520-K1K-D01 SENSOR, FR. WHEEL SPEED 1
25 90106-K43-D20 BOLT, FLANGE, 6X14(SH) 1
26 90651-K43-D21 CLIP, HARNESS 2
27 96300-06020-07 BOLT, FLANGE, 6X20 1
