F-34 - REAR FENDER

HONDA CB125 Hornet CBF125ZT · 10 parts

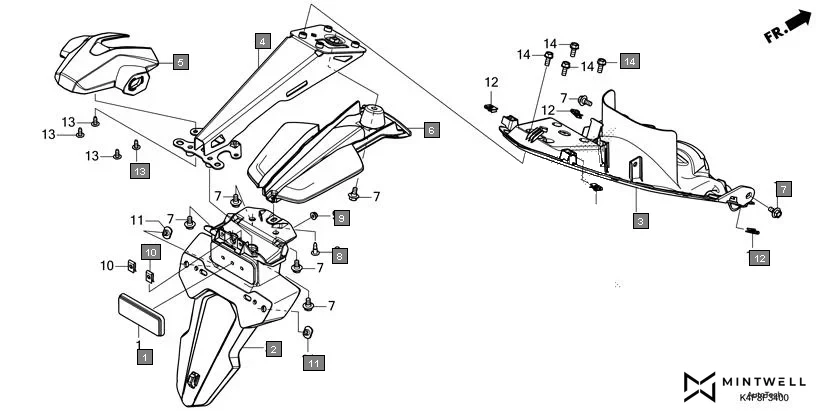

F-34 REAR FENDER assembly diagram for HONDA CB125 Hornet CBF125ZT

Parts in This Assembly (10)

Ref # Part Number Description Qty
1 33741-KPL-902 REFLECTOR, REFLEX 1
2 80110-K2K-D00 FENDER A, RR. 1
3 80120-K4F-D00 FENDER B, RR. 1
4 80130-K4F-D00 STAY, RR. FENDER 1
5 80140-K4F-D00ZA COVER SET, RR. FENDER UPPER (WL) 1
6 80150-K2K-D00 COVER, RR. FENDER STAY LOWER 1
8 90116-K2P-V61 CLIP, BUMPER SEAL 1
10 90302-KWW-A00 NUT, SPRING, 4MM 2
11 90311-KTE-910 NUT REAR FENDER 2
14 95701-06014-08 BOLT FLANGE 6X14 4
