F-14-40 - FRONT WHEEL

HONDA CB125 Hornet CBF125ZT · 17 parts

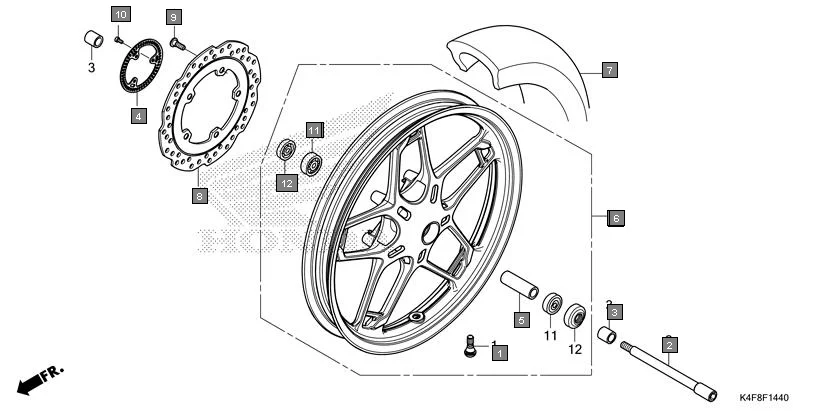

F-14-40 FRONT WHEEL assembly diagram for HONDA CB125 Hornet CBF125ZT

Parts in This Assembly (17)

Ref # Part Number Description Qty
1 42753-KWF-901 VALVE, RIM(TRITON) 1
1 42753-K24-G11 VALVE, RIM(ACCURA) 1
2 44301-K4F-D00 AXLE, FR. WHEEL 1
3 44311-K4F-D00 COLLAR, FR. WHEEL SIDE 2
4 44515-K43-D20 RING, FR. PULSER 1
5 44620-K55-960 COLLAR, FR. AXLE DISTANCE 1
6 44650-K4F-D00ZA WHEEL SUB ASSY., FR. *Y196* LEMON ICE YELLOW 1
6 44650-K4F-D00ZB WHEEL SUB ASSY., FR. *Y196* *YR325M* PYRITE BROWN METALLIC 1
6 44650-K4F-D00ZC WHEEL SUB ASSY., FR. *Y196* *R321* SPORTS RED 1
6 44650-K4F-D00ZD WHEEL SUB ASSY., FR. *Y196* *B195M* SPORTY BLUE METALLIC 1
7 44711-KSP-B02 TIRE, FR.(MRF)(80/100-17 46P). 1
8 45251-K4F-D01 DISK, FR. BRAKE 1
9 90105-KSP-870 BOLT, FRONT DISK, 8 X 24 5
10 90131-KYJ-610 BOLT, TORX, 5X10 3
11 91052-K23-903 BEARING, RADIAL BALL, 6301U (NEI) 2
11 91052-K4F-D01 BEARING, RADIAL BALL, 6301U (SKF) 2
12 91251-KPH-901 DUST SEAL, 21 X 37 X 7 2
