F-2-1 - METER(2)

HONDA CB Shine/ Shine 125 CBF125S · 9 parts

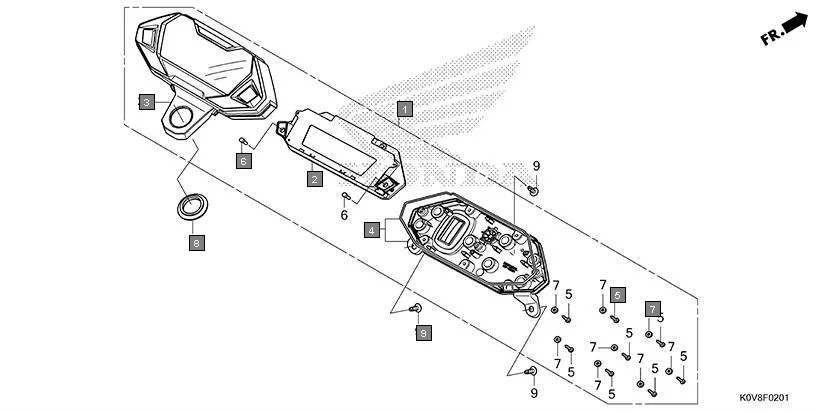

F-2-1 METER(2) assembly diagram for HONDA CB Shine/ Shine 125 CBF125S

Parts in This Assembly (9)

Ref # Part Number Description Qty
1 37100-K0V-AQ1 METER ASSY., COMBINATION(KPH) 1
2 37101-K0V-AQ1 METER COMP., LCD(KPH) 1
3 37102-K0V-AQ1 CASE COMP., UPPER 1
4 37103-K0V-AQ1 CASE COMP., LOWER 1
5 37201-K0V-AQ1 SCREW, TAPPING(3X16) 8
6 37202-K0V-AQ1 KEY, TOP 2
7 37203-K0V-AQ1 WASHER 8
8 37312-K67-900 GROMMET, COMBINATION SWITCH 1
9 93903-35310 SCREW TAPPING 5X16 3
