F-19 - EXHAUST MUFFLER

HONDA CB Shine/ Shine 125 CBF125MCC · 14 parts

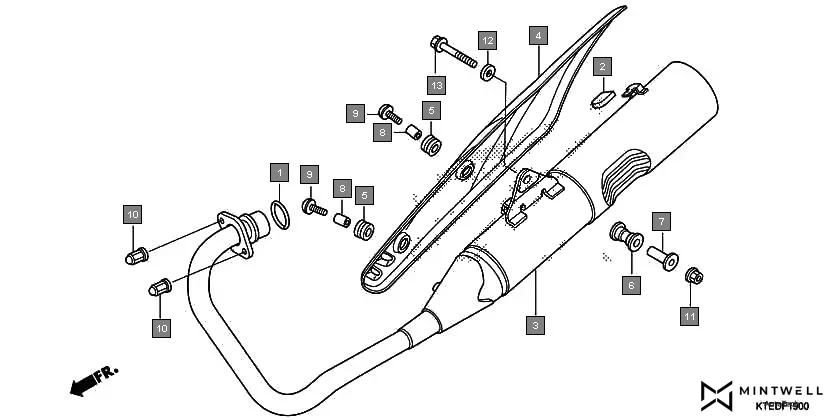

F-19 EXHAUST MUFFLER assembly diagram for HONDA CB Shine/ Shine 125 CBF125MCC

Parts in This Assembly (14)

Ref # Part Number Description Qty
1 18291-KSP-901 GASKET, EX. PIPE 1
2 18293-KPK-900 RUBBER, PKG. PROTECTOR 1
3 18300-KTE-600 MUFFLER COMP., EX. 1
4 18311-KTE-A00 COVER, MUFFLER 1
5 18345-MBT-610 RUBBER, PROTECTOR, MOUNT 2
6 18421-438-670 RUBBER, MUFFLER MOUNT 1
7 18442-KRC-900 COLLAR, MUFFLER MOUNT 1
8 33619-459-840 COLLAR, WINKER STAY 2
9 90107-KTE-910 BOLT, BODY COVER SETTING 2
10 90305-KSP-900 NUT, 8MM EXP. 2
11 94050-10000 NUT, FLANGE, 10MM 1
12 94103-10000 WASHER, PLAIN, 10MM 1
13 95801-10055-00 BOLT, FLANGE, 10X55 1
13 95802-10055-00 BOLT, FLANGE, 10X55 1
