F-21-1 - STEP(2)

HONDA CBF Stunner CBF125M9/MF · 20 parts

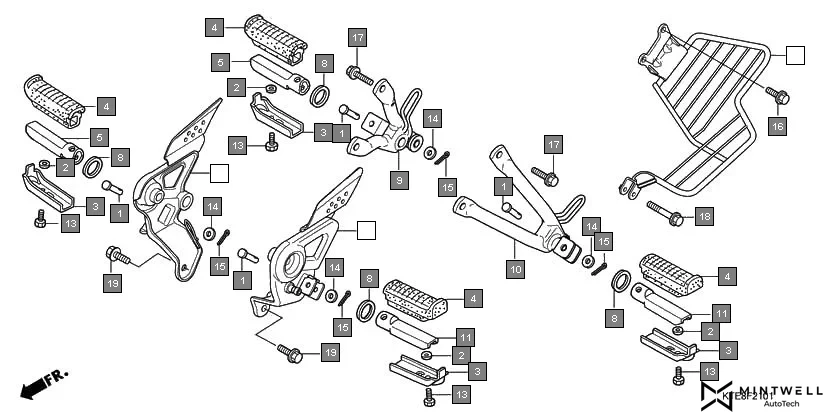

F-21-1 STEP(2) assembly diagram for HONDA CBF Stunner CBF125M9/MF

Parts in This Assembly (20)

Ref # Part Number Description Qty
1 50602-KSP-900 PIN,M STEP BAR JOINT 4
2 50618-KE8-000 COLLAR, 6.5 X 11 X 3 4
3 50619-KFN-850 PLATE, STEP LOWER 4
4 50661-KFN-850 RUBBER , MAIN STEP 4
5 50701-KSP-900 BAR,R M STEP 2
6 50701-KWF-900 HOLDER, R. STEP 1
7 50702-KWF-900 HOLDER, L. STEP 1
8 50715-KSP-910 PLATE,P STEP SIDE 4
9 50715-KWF-900 BRACKET COMP., R. PILLION STEP 1
10 50716-KWF-900 BRACKET COMP., L. PILLION STEP 1
11 50801-KSP-900 BAR,L M STEP 2
12 51103-KWF-900 GUARD SAREE 1
12 51103-KWF-960 GUARD, SARI 1
13 92101-06012-0G BOLT, HEX 6 X 12 4
14 94102-08000 WASHER, PLAIN, 8MM 4
16 95701-08016-00 BOLT, FLANGE, 8X16 2
17 95701-08018-07 BOLT FLANGE 8 X 18 4
18 95701-08035-00 BOLT, FLANGE, 8 X 35 1
19 95701-10016-00 BOLT, FLANGE, 10 X 16 2
19 95701-10016-08 BOLT, FLANGE, 10X16 2
