F-14-30 - FRONT WHEEL(DRUM BRAKE)

HONDA CB Twister CBF110C · 12 parts

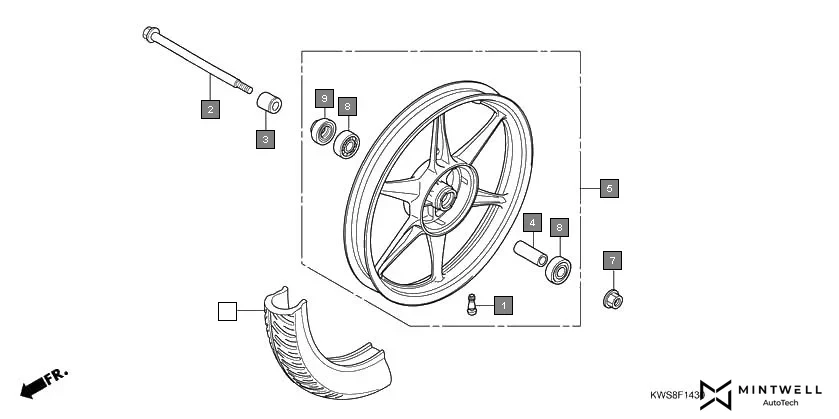

F-14-30 FRONT WHEEL(DRUM BRAKE) assembly diagram for HONDA CB Twister CBF110C

Parts in This Assembly (12)

Ref # Part Number Description Qty
1 42753-KWF-901 VALVE, RIM(TRITON) 1
2 44301-KPL-900 AXLE, FRONT WHEEL 1
3 44311-KSP-900 COLLAR, FR. WHEEL SIDE 1
4 44620-KSP-900 COLLAR FR AXLE DIST 1
5 44650-KWS-900 WHEEL SUB ASSY., FR. 1
6 44711-KWS-901 TIRE, FR.(TVS) (70/100-17 M/C 40P) 1
6 44711-KWS-902 TIRE, FR.(MRF) (70/100-17 M/C 40P) 1
7 90306-KST-942 NUT, CASTLE, 12 MM 1
7 90306-KTE-911 NUT, CASTLE, 12 MM 1
8 91052-KWF-901 BEARING, RADIAL BALL, 6301U (NSK) 2
8 96140-63010-10 BEARING, RADIAL BALL, 6301U 2
9 91251-KPH-901 DUST SEAL, 21 X 37 X 7 1
