F-24 - SIDE COVER

HONDA Dream Neo CB110CMG · 18 parts

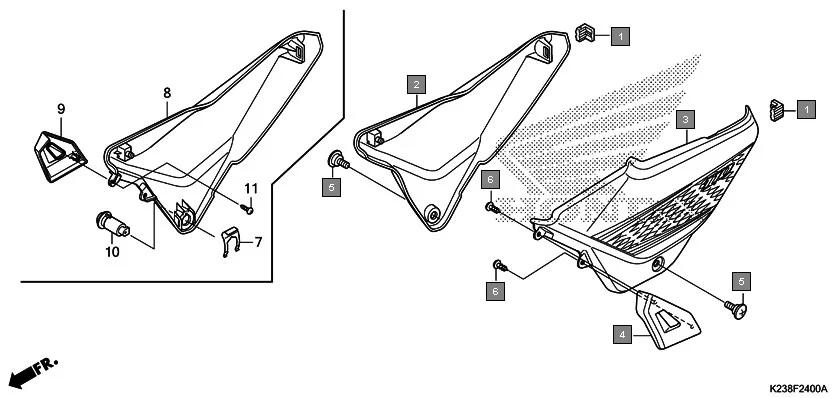

F-24 SIDE COVER assembly diagram for HONDA Dream Neo CB110CMG

Parts in This Assembly (18)

Ref # Part Number Description Qty
1 83502-KCC-900 GROMMET, SIDE COVER 2
2 83520-K23-960ZA COVER SET, R. SIDE(WL) *TYPE5* 1
2 83520-K23-900ZA COVER SET, R. SIDE(WL) *TYPE6* 1
2 83520-K23-900ZB COVER SET, R. SIDE(WL) *TYPE5* 1
2 83520-K23-900ZC COVER SET, R. SIDE(WL) *TYPE4* 1
2 83520-K23-900ZD COVER SET, R. SIDE(WL) *TYPE3* 1
2 83520-K23-900ZE COVER SET, R. SIDE(WL) *TYPE2* 1
2 83520-K23-900ZF COVER SET, R. SIDE(WL) *TYPE1* 1
3 83620-K23-960ZA COVER SET, L. SIDE(WL) *TYPE5* 1
3 83620-K23-900ZA COVER SET, L. SIDE(WL) *TYPE6* 1
3 83620-K23-900ZB COVER SET, L. SIDE(WL) *TYPE5* 1
3 83620-K23-900ZC COVER SET, L. SIDE(WL) *TYPE4* 1
3 83620-K23-900ZD COVER SET, L. SIDE(WL) *TYPE3* 1
3 83620-K23-900ZE COVER SET, L. SIDE(WL) *TYPE2* 1
3 83620-K23-900ZF COVER SET, L. SIDE(WL) *TYPE1* 1
4 83740-K23-900 LID, SIDE COVER 1
5 90104-KYY-900 SCREW, SPECIAL, 6X17 2
6 93903-24220 SCREW, TAPPING, 4X10 2
