F-12_CONN - SIDE COVER

Hero XTREME 160 4V FLAT PILLION(JULY, 2024) · 5 parts

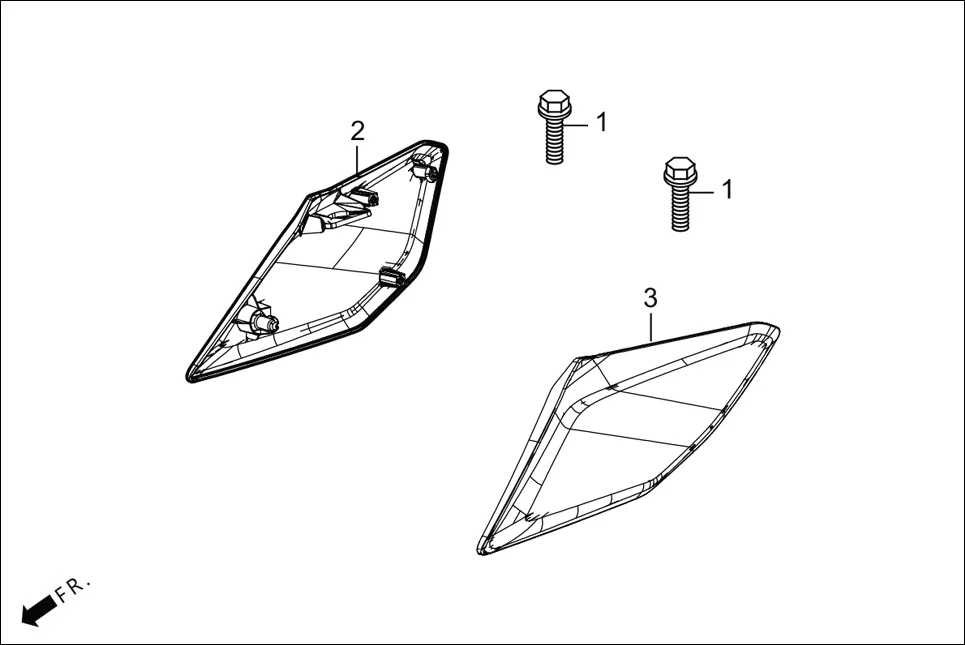

F-12_CONN SIDE COVER assembly diagram for Hero XTREME 160 4V FLAT PILLION(JULY, 2024)

Parts in This Assembly (5)

Ref # Part Number Description Qty
1 95701-06020-00 BOLT, FLANGE, 6X20 2
2 77246-ACR-400F SET COVER R SIDE (MATT SLATE BLACK) 1
2 77246-ACR-400N SET COVER R SIDE (BD CARBON FIBER) 1
3 77256-ACR-400F SET COVER L SIDE (MATT SLATE BLACK) 1
3 77256-ACR-400N SET COVER L SIDE (BD CARBON FIBER) 1
