F-25A - BATTERY ASSY.

Hero XTREME 125 XTEC2(Oct.,2025) · 10 parts

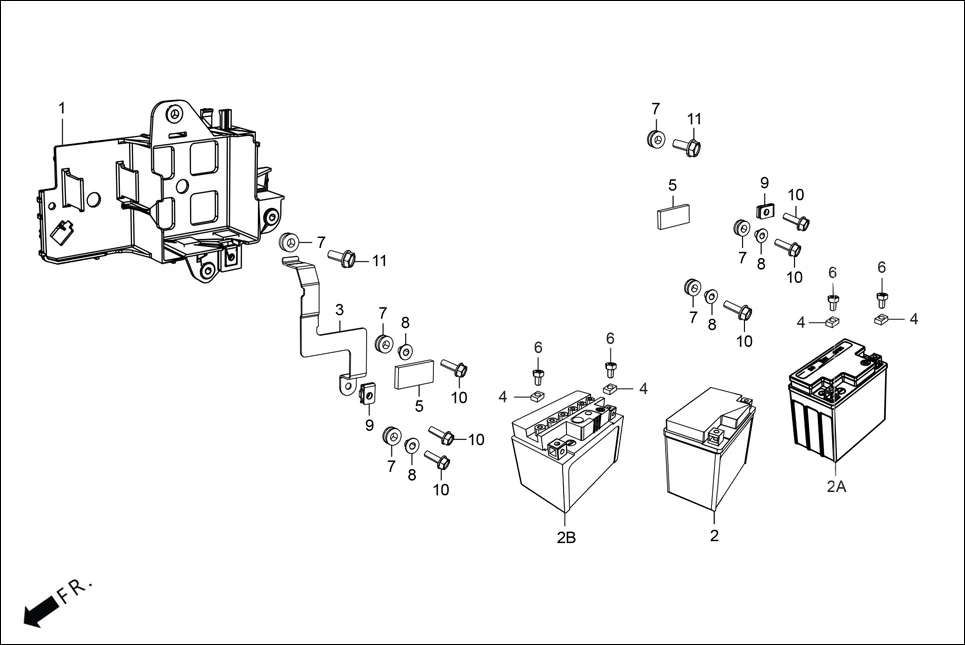

F-25A BATTERY ASSY. assembly diagram for Hero XTREME 125 XTEC2(Oct.,2025)

Parts in This Assembly (10)

Ref # Part Number Description Qty
1 1723A-ACL-000 BOX BATTERY ASSY 1
2 31500-KRP-N41 BATTERY ASSY MF 5 1
2 31500-ABH-501 BATTERY ASSY 4AH 1
2 31500-KRP-801 BATTERY ASSY 1
3 50327-ACL-000 BAND BATTERY ASSY 1
4 90306-KVT-941 NUT BATTERY TERMINAL 2
5 83407-KTR-940 RUBBER, BATTERY 1
6 90122-KVT-941 BOLT BATTERY TERMINAL 2
7 83543-RAA-000 RUBBER GROMMET BATTERY BOX 3
