F-1B - OIL COOLER

Hero Xpulse 200T FI BSVI (Feb, 2021) · 7 parts

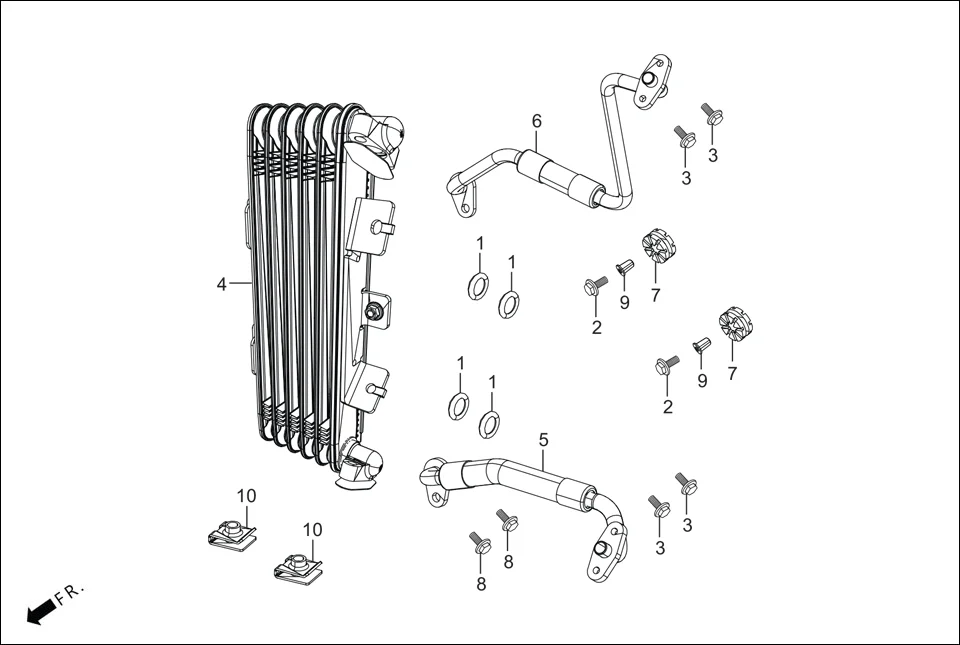

F-1B OIL COOLER assembly diagram for Hero Xpulse 200T FI BSVI (Feb, 2021)

Parts in This Assembly (7)

Ref # Part Number Description Qty
1 91314-ME5-003 O-RING, 10 X 2.6 4
4 15600-ABW-800 OIL COOLER ASSEMBLY 1
5 15510-ABW-B00 OIL HOSE A 1
6 15520-ABW-B00 OIL HOSE B 1
7 19051-KA3-830 RUBBER, RAD MT 2
9 19052-MN8-000 COLLAR, RAD MT 2
10 19014-ABW-B00 SET NUT 2
