F-12-CONNECT - SIDE COVER

Hero XPULSE 200T OBD II(Jun,2023) · 9 parts

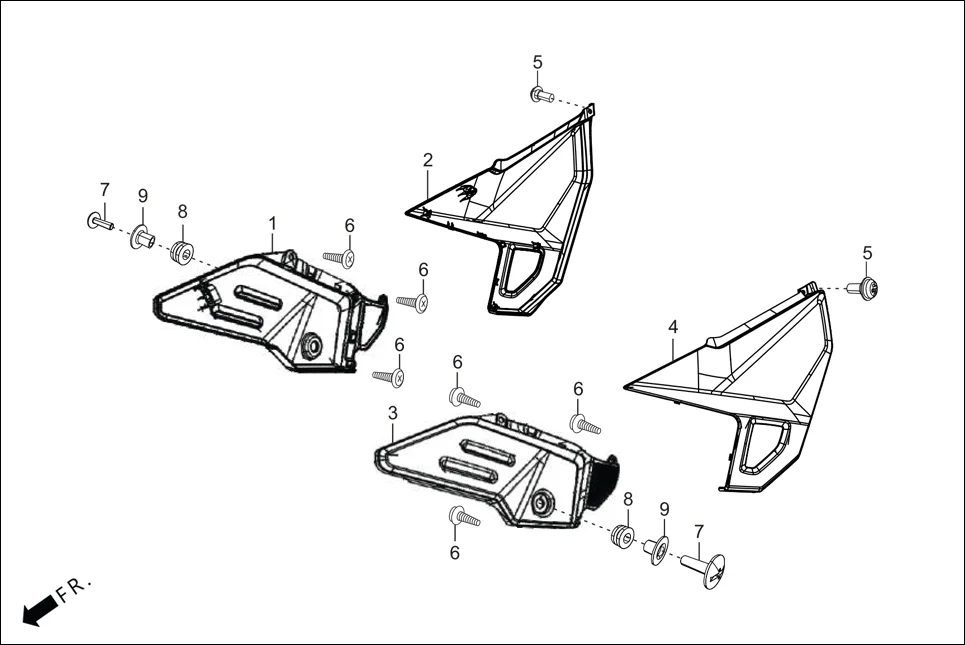

F-12-CONNECT SIDE COVER assembly diagram for Hero XPULSE 200T OBD II(Jun,2023)

Parts in This Assembly (9)

Ref # Part Number Description Qty
1 83700-ABW-J00V SET COVER B, R. SIDE (MAT AXIS GRAY METALLIC) 1
2 83500-ABW-J00V SET SIDE COVER A, R. SIDE (MAT AXIS GRAY METALLIC) 1
3 83800-ABW-J00V SET COVER B, L. SIDE (MAT AXIS GRAY ME.) 1
4 83600-ABW-J00V SET SIDE COVER A, L. SIDE (MAT AXIS GRAY METALLIC) 1
5 90101-GE0-000 SCREW, HINGE PATCH 2
6 93903-34210 SCREW TAPPING 4X10 6
7 90105-KVE-860 BOLT,SPECIAL 6X22 2
8 83545-KCJ-690 RUBBER, SIDE COVER 2
9 19052-KV0-000 COLLAR, RADIATOR MTG 2
