F-14 - MUFFLER

Hero Xpulse 200 2V BSVI (Jun, 2020) · 20 parts

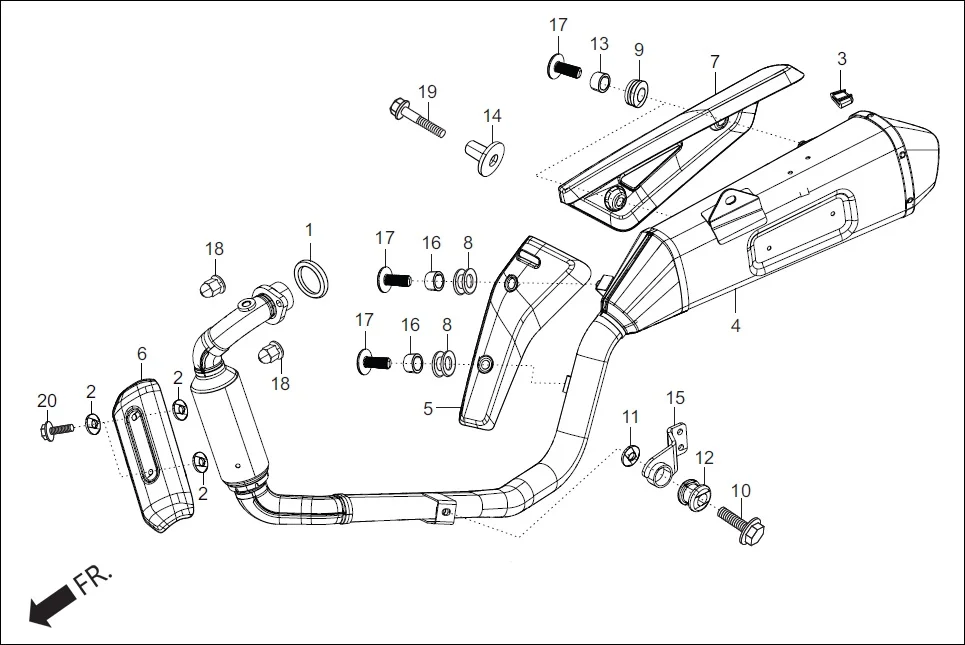

F-14 MUFFLER assembly diagram for Hero Xpulse 200 2V BSVI (Jun, 2020)

Parts in This Assembly (20)

Ref # Part Number Description Qty
1 18291-KRY-930 GASKET, EXHAUST PIPE 1
2 18292-KTP-900 PACKING, PROTECTOR 4
3 18293-KPK-900 RUBBER, PKG. PROTECTOR 1
4 18300-ABW-B00 MUFFLER COMP SUB ASSY EXH 1
5 1831A-ABW-B00 COVER MUFFLER 2 ASSY 1
6 18313-ABW-800 COVER-MUFFLER-3 1
7 1831A-ABW-300 MUFFLER PROTECTOR 1
8 18345-MBT-610 RUBBER, PROTECTOR, MOUNT 2
9 18357-ABW-100 RUBBER, PROTECTOR MOUNT 2
10 90019-ABW-B00 BOLT FLANGE 8X33 1
11 94103-08700 WASHER PLAIN 8MM 1
12 18421-ABA-000 RUBBER MUFF MOUNT 1
13 17221-KA4-300 COLLAR CONN TUBE 2
14 18442-ABA-000 COLLAR MUFFLER MOUNT 1
15 50100-ABW-B000-21 BRKT, MUFFLER THIRD MOUNT 1
16 33619-459-840A COLLAR,WINKER STAY 2
17 90107-ABW-300 BOLT SPL. 6X14 4
18 90305-ABW-300 NUT 8MM EXP. 2
19 95701-08032-00 BOLT, FLANGE, 8×32 1
20 96001-06012-02 BOLT FLANGE 6X12 2
