F-17_PRO_CONN - PEDAL

Hero XPULSE 200 4V(NOV.,2024) · 5 parts

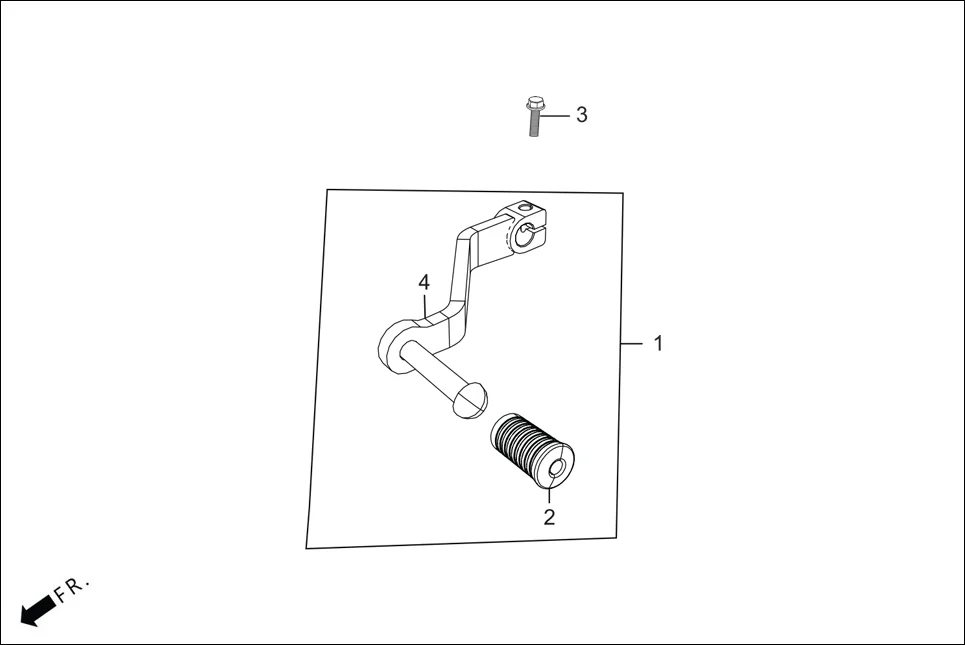

F-17_PRO_CONN PEDAL assembly diagram for Hero XPULSE 200 4V(NOV.,2024)

Parts in This Assembly (5)

Ref # Part Number Description Qty
1 24700-ABW-000 PEDAL ASSY GEAR CHANGE 1
1 24700-ABW-110 PEDAL ASSY GEAR CHANGE 1
2 24781-KR3-770 RUBBER, CHANGE PEDAL 1
3 95701-06020-07 BOLT, FLANGE, 6 X 20 1
4 24701-ABW-000 PEDAL GEAR CHANGE 1
