F-2-DISC - SPEEDOMETER

Hero Passion Pro (Jan, 2018) · 15 parts

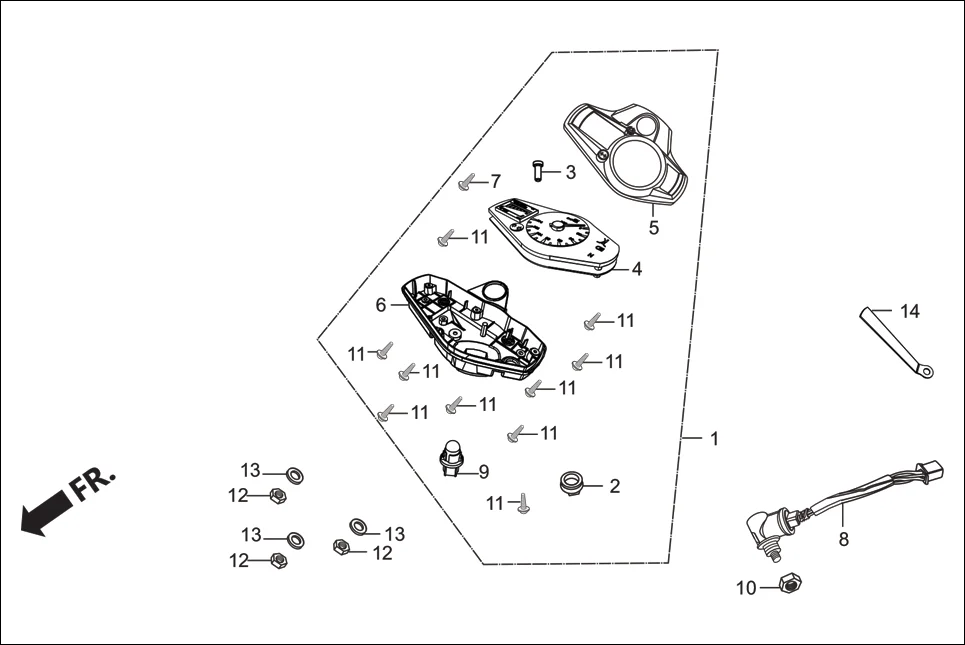

F-2-DISC SPEEDOMETER assembly diagram for Hero Passion Pro (Jan, 2018)

Parts in This Assembly (15)

Ref # Part Number Description Qty
1 37100-AAC-74099 METER ASSY COMB 1
2 37105-KRJ-901 CAP 1
2 37109-KWA-831 CAP 1
3 37202-AAC-021 ROD SW EXTENSION 1
5 37211-AAC-021 CASE UPPER ASSY 1
5 37211-AAC-041 CASE UPPER ASSY 1
6 37212-AAC-021 CASE UNDER ASSY 1
7 37214-KV7-671 SCREW, TAPPING, 3 X 12 1
8 37700-KWA-830 SPEED, SENSOR ASSY. 1
9 78135-AAC-021 BULB SOCKET ASSY 1
10 90235-KCZ-000 NUT,LOCK,18MM 1
11 93903-22480 SCREW TAPPING 3 X 16 10
12 94001-06070-0S NUT, HEX., 6 MM 3
13 94103-06700 WASHER, PLAIN, 6 MM 3
14 61317-KCC-900 GUIDE `A 1
