F-18 - MAIN STAND/PEDAL BRAKE

Hero Passion Pro BSVI (Oct, 2021) · 17 parts

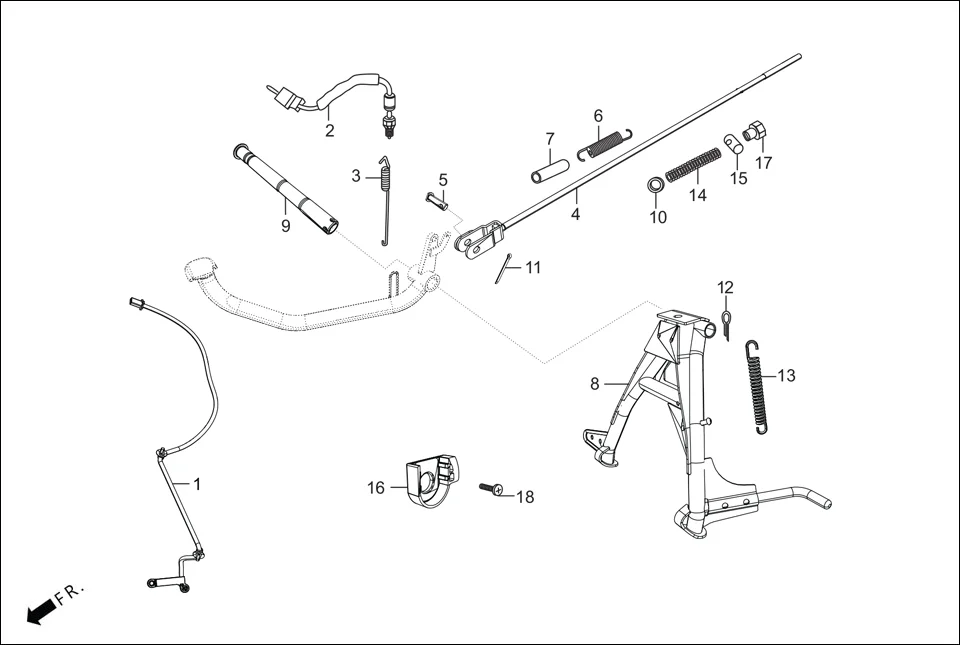

F-18 MAIN STAND/PEDAL BRAKE assembly diagram for Hero Passion Pro BSVI (Oct, 2021)

Parts in This Assembly (17)

Ref # Part Number Description Qty
1 35140-ACL-D0099 SENSOR ASSY SIDE STAND 1
2 35350-KWA-940 SWITCH ASSY., REAR STOP (SELF) 1
3 35357-AAF-400 SPRING, STOP SWITCH 1
4 43451-AAF-400 ROD COMP., RR BRAKE 1
5 95015-AAF-400 PIN C JOINT 1
6 46518-AAF-400 SPRING, BRAKE PEDAL 1
7 46515-KB9-000 TUBE , BRAKE PEDAL SPRING 1
8 50500-AAC-800 STAND COMP., MAIN 1
9 50512-AAF-400 PIPE, RR. BRAKE PIVOT 1
10 90502-KRY-930 WASHER , BRAKE ROD 1
12 94201-30250 PIN, SPLIT, 3.0 X 25 1
13 95014-71702 SPRING G MAIN STAND 1
14 43456-KSP-900 SPRING BRAKE ROD 1
15 43455-KSP-900 JOINT BRAKE ARM 1
16 3514A-ABH-50099 SENSOR SIDE STAND ASSY 1
17 43459-KSP-900 NUT RR. BRK. ADJUST 1
18 93891-05014-10 SCREW WASH,5X14 1
