FOP-4A-LX - SIDE STAND/COVER ASSY. SEAT(OPTIONAL)

Hero Maestro EDGE BSVI(Dec, 2021) · 16 parts

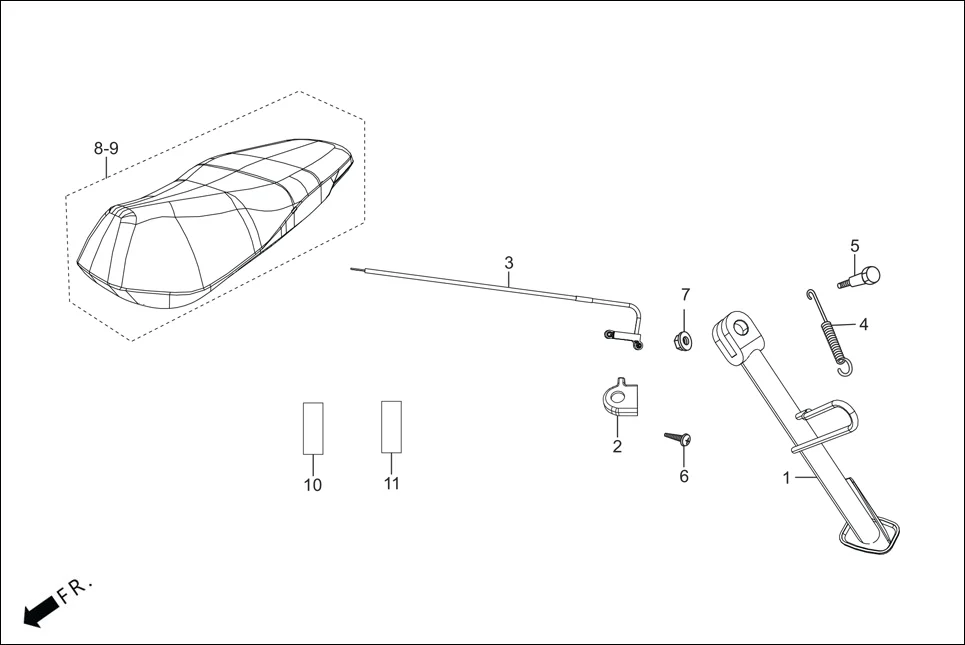

FOP-4A-LX SIDE STAND/COVER ASSY. SEAT(OPTIONAL) assembly diagram for Hero Maestro EDGE BSVI(Dec, 2021)

Parts in This Assembly (16)

Ref # Part Number Description Qty
1 50530-AAW-000 BAR COMP. SIDE STAND 1
2 3514A-ABH-50099 SENSOR SIDE STAND ASSY 1
2 35130-ABH-502 MAGNET HOLDER ASSY. 1
3 35140-ABH-501 SENSOR ASSY SIDE STAND 1
3 35140-ABH-502 SENSOR ASSY SIDE STAND 1
4 50536-KPL-900 SPG. SIDE SET 1
5 90107-AAB-000 SCREW SIDE STAND PIVOT 1
6 93891-05014-18 SCREW, WASHER, 5 X 14 1
7 90304-KCS-920 NUT`U 10 MM 1
8 99630-AAW-001 SEAT COVER-EL BASIC MAESTRO EDGE 1
8 99631-AAW-001 SEAT COVER-EL CARBON MAESTRO EDGE 1
8 99632-AAW-001 SEAT COVER-CARBON & LAMINATION MAESTRO 1
8 99634-AAW-001 SEAT COVER-SL SIDE & LAMINATION MAESTRO 1
9 7720B-AAW-000 COVER ASSY. SEAT 1
10 99620-AAW-001 GRIP COVER - FLUID (SET OF 2) 1
11 99621-AAW-001 GRIP COVER - WEDGE (SET OF 2) 1
