F-10A-DISC - FRONT BRAKE(PANEL ASSY.)

Hero MAESTRO EDGE 125CC(March,2023) · 7 parts

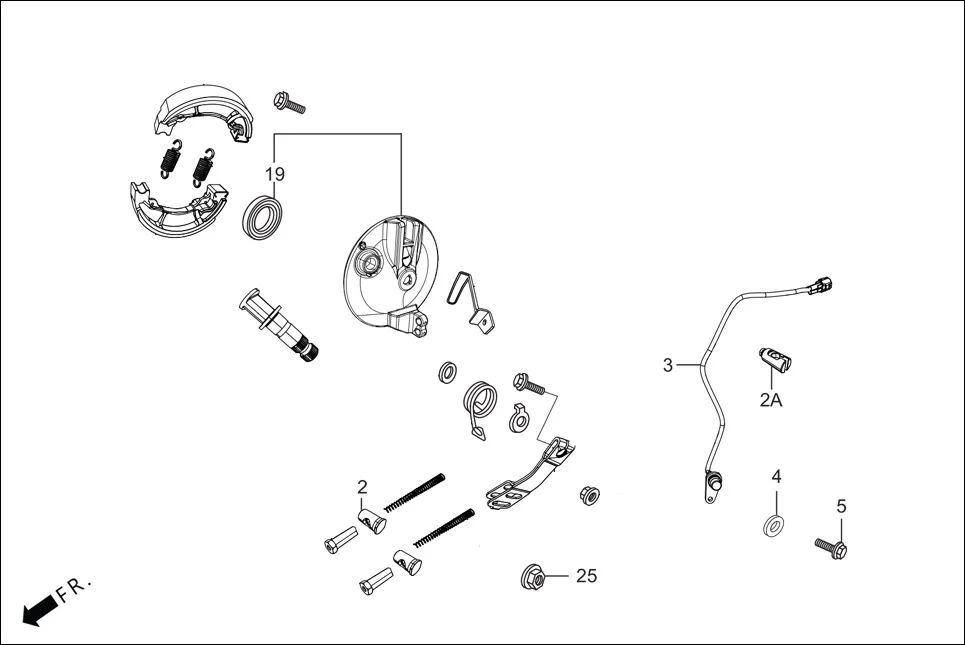

F-10A-DISC FRONT BRAKE(PANEL ASSY.) assembly diagram for Hero MAESTRO EDGE 125CC(March,2023)

Parts in This Assembly (7)

Ref # Part Number Description Qty
2 43455-ABG-010 JOINT BRK ARM 1
3 37700-ABH-501 SPEED SENSOR ASSY 1
3 37700-ABS-301 SPEED SENSOR ASSY 1
4 37701-AAN-B01 ORING SPEED SENSOR 1
4 37701-ABS-301 O RING SPEED SENSOR 1
5 96001-06012-00 BOLT,FLANGE,SH,.6 X 12 1
19 90754-KPL-900 SEAL, DUST 20 X 32 X 5 1
