F-24-KICK - WIRE HARNESS/BATTERY

Hero HF DELUXE OBD2B(Apr., 2025) · 16 parts

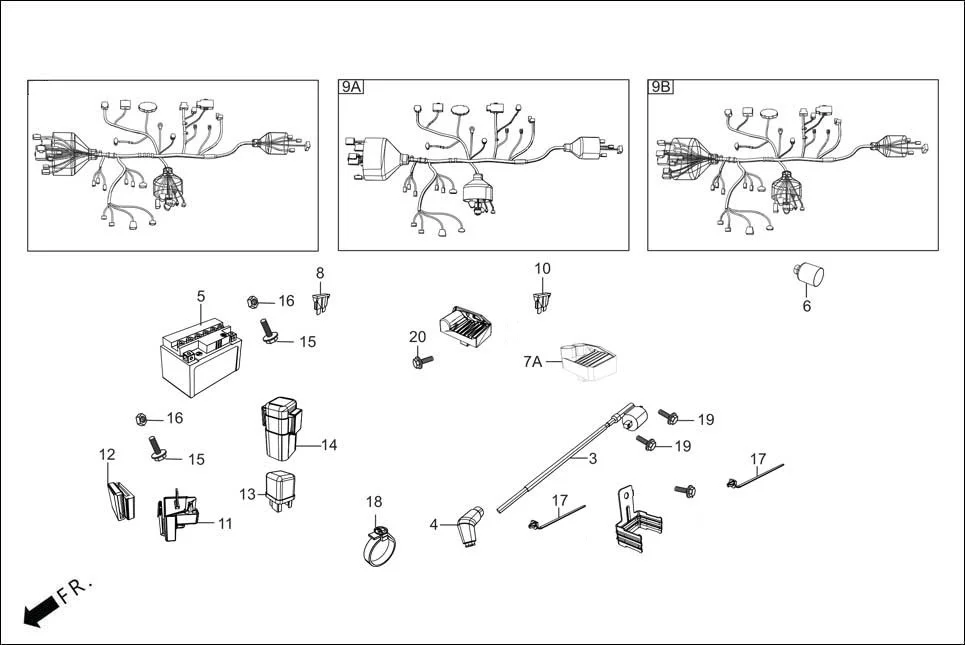

F-24-KICK WIRE HARNESS/BATTERY assembly diagram for Hero HF DELUXE OBD2B(Apr., 2025)

Parts in This Assembly (16)

Ref # Part Number Description Qty
3 30510-ACK-00099 COIL ASSY., IGN. 1
4 30700-ACK-00099 CAP ASSY NOISE SUPPRESSOR 1
5 31500-KVT-801 BATTERY, ASSY. 1
5 31500-KWS-901 BATTERY ASSY 1
6 32108-KE8-000 COVER ,CONNECTOR 1
7 31600-AAW-B01 REG. RECT. COMP 1
8 98215-HMC-000 MINI FUSE 15A 1
9 32100-AFA-000 HARNESS WIRE 1
10 98210-HMC-000 MINI FUSE 10A 1
11 38301-AAE-20099 RELAY COMP., WINKER 1
12 38306-GE7-000 SUSPENSION, WINKER RELAY 1
15 90122-KVT-941 BOLT BATTERY TERMINAL 2
16 90306-KVT-941 NUT BATTERY TERMINAL 2
17 91540-AAN-410 CLIP, BAND HARN 2
19 96001-06020-00 BOLT, FLANGE, SH. 6 X 20 2
20 95701-06016-00 BOLT, FLANGE, 6X16 1
