F-29C - BELLY PAN ASSY. (OPTIONAL)

Hero GLAMOUR XTEC 2(Aug.,2025) · 17 parts

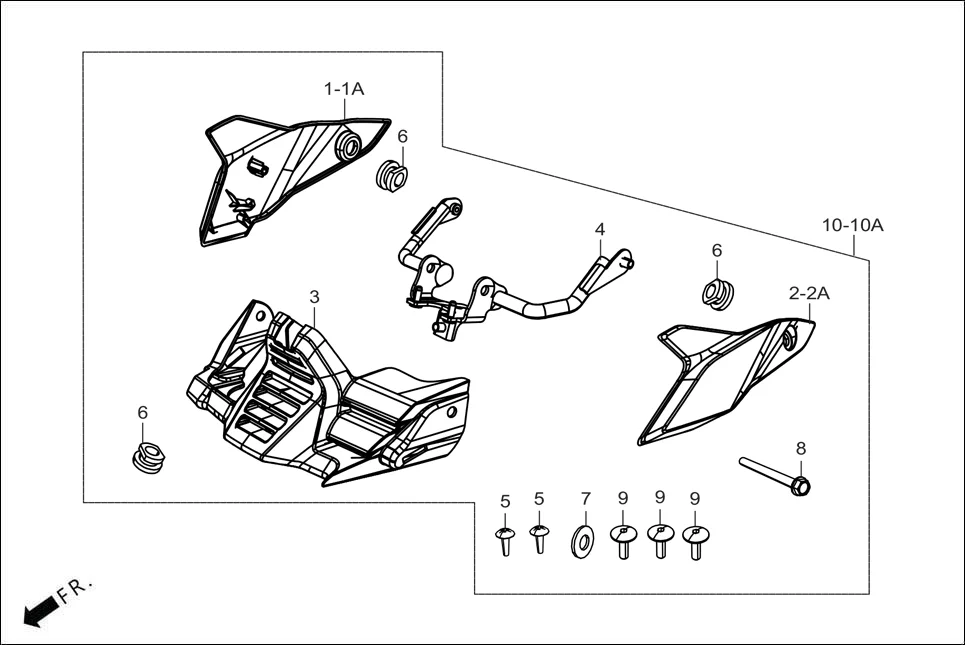

F-29C BELLY PAN ASSY. (OPTIONAL) assembly diagram for Hero GLAMOUR XTEC 2(Aug.,2025)

Parts in This Assembly (17)

Ref # Part Number Description Qty
1 ADJRS6A0110AGG SET COWL UNDER RH (METALLIC NEXUS BLUE) 1
1 ADJRS6A0110AYG SET COWL UNDER RH (PEARL BLACK) 1
1 ADJRS6A0110AZG SET COWL UNDER RH (CANDY BLAZING RED) 1
1 ADJRS6A0110CPG SET COWL UNDER RH (PEARL BLACK (TYPE-1)) 1
2 ADJRS6A0120AGG SET COWL UNDER LH (METALLIC NEXUS BLUE) 1
2 ADJRS6A0120AYG SET COWL UNDER LH (PEARL BLACK) 1
2 ADJRS6A0120AZG SET COWL UNDER LH (CANDY BLAZING RED) 1
2 ADJRS6A0120CPG SET COWL UNDER LH (PEARL BLACK (TYPE-1)) 1
3 ADJRB4E014000G PAN BELLY CENTER 1
4 ADJRB4E019000G STAY PAN BELLY ASSY 1
7 94101-08700 WASHER, PLAIN, 8MM 1
9 90102-AAW-000 BOLT. SPECIAL 6X20 3
10 ADJRB0L0000DHG KIT PAN BELLY ASSY 1
10 ADJRB0L0050AGG KIT PAN BELLY ASSY 1
10 ADJRB0L0050AYG KIT PAN BELLY ASSY 1
10 ADJRB0L0050AZG KIT PAN BELLY ASSY 1
10 ADJRB0L0050CPG KIT PAN BELLY ASSY 1
