F-6-DRUM - FRONT FENDER

Hero Glamour FI-iBS BSVI (Jan, 2021) · 6 parts

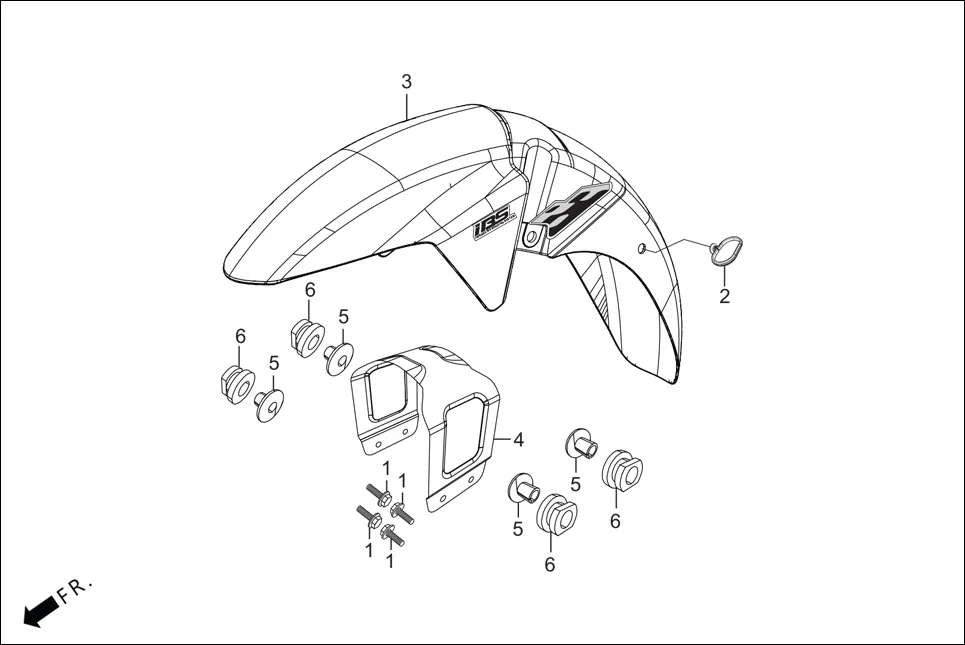

F-6-DRUM FRONT FENDER assembly diagram for Hero Glamour FI-iBS BSVI (Jan, 2021)

Parts in This Assembly (6)

Ref # Part Number Description Qty
1 95701-06020-00 BOLT, FLANGE, 6X20 4
2 45451-AAF-400 GUIDE, FR. (FENDER) CABLE 1
3 61000-ACL-A10R SET FR FENDER (PRIME RED (RD(BR)-016M(G)) 1
4 61102-AAN-410 STAY FRONT FENDER 1
5 84706-163-670 COLLAR TAIL LIGHT MTG 4
6 61105-KTC-900 RUBBER, FRONT FENDER MOUNTING 4
