BAJAJ
SPC DISCOVER 125ST T 100T REV 05
1002 parts across 55 plates
Color (Transition)Doc: 71111758Rev: REV. 05Date: 2014-10-0155 plates · 41 kits · 0 revisions

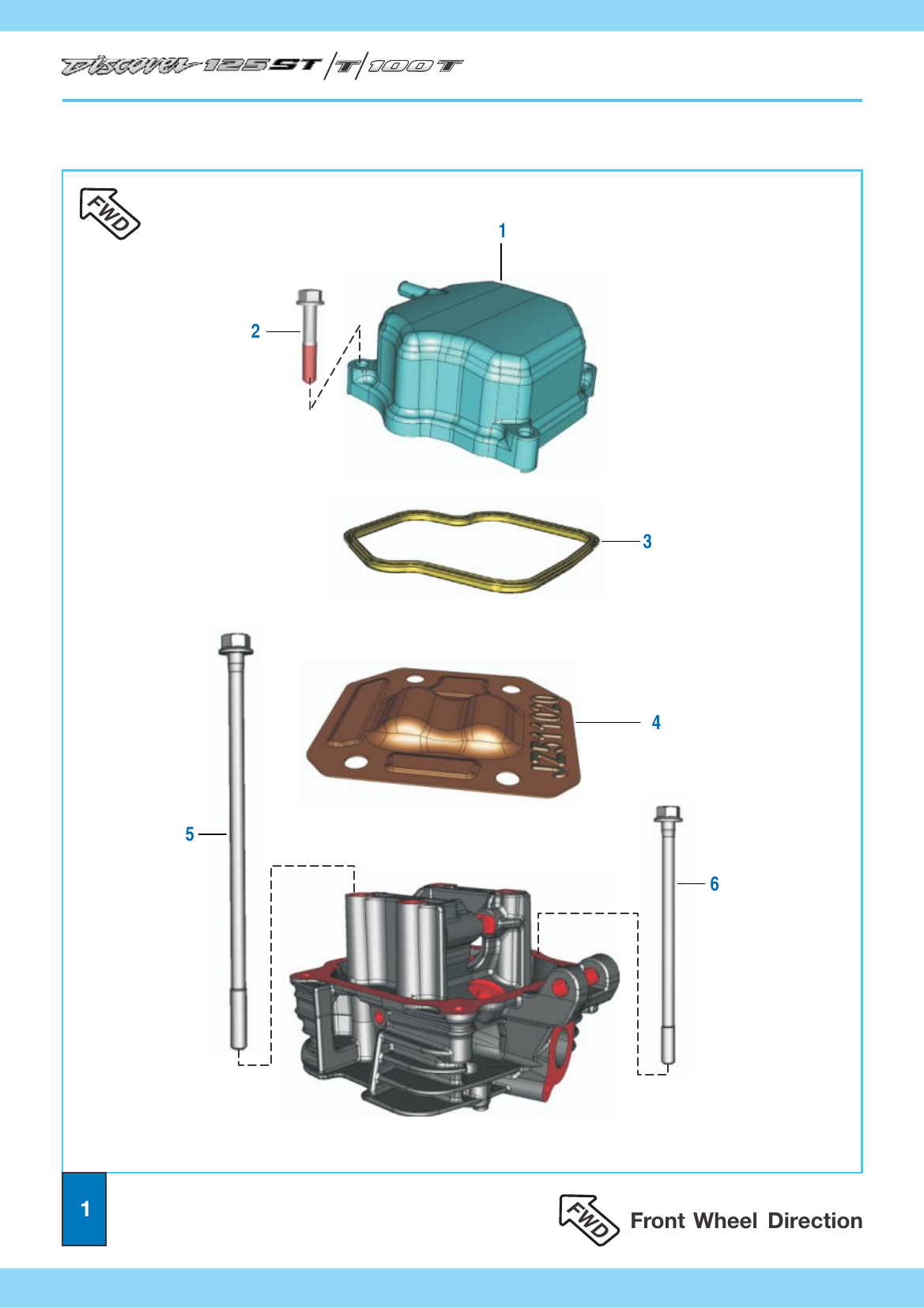

Plate 1
Cover Cylinder Head
JZ 5110 21
Cylinder Head Cover Comp
Ref 1125 ST: 1 · 125 T: 1 · 100 T: 1With Gasket
59 0400 38
Bolt
Ref 2125 ST: 4 · 125 T: 4 · 100 T: 4
JD 5110 10
Gasket Head Cover
Ref 3125 ST: 1 · 125 T: 1 · 100 T: 1
PA 5110 39
Plate Cylinder Head
Ref 4125 ST: 1 · 125 T: 1 · 100 T: 1
JA 5110 08
Bolt Head Mounting
Ref 5125 ST: 4 · 125 T: 4 · 100 T: 4
59 0400 50
Flanged Bolt M8X1.25X148L
Ref 6125 ST: 1 · 125 T: 1 · 100 T: 1
| Ref | Part # | Description | 125 ST | 125 T | 100 T | Remarks | |
|---|---|---|---|---|---|---|---|
| 1 | JZ 5110 21 | Cylinder Head Cover Comp | 1 | 1 | 1 | With Gasket | |
| 2 | 59 0400 38 | Bolt | 4 | 4 | 4 | ||
| 3 | JD 5110 10 | Gasket Head Cover | 1 | 1 | 1 | ||
| 4 | PA 5110 39 | Plate Cylinder Head | 1 | 1 | 1 | ||
| 5 | JA 5110 08 | Bolt Head Mounting | 4 | 4 | 4 | ||
| 6 | 59 0400 50 | Flanged Bolt M8X1.25X148L | 1 | 1 | 1 |
Showing 6 parts in Plate 1
