BAJAJ
SPC CT100ES BS IV CBS REV 27
1478 parts across 79 plates
Color (Transition)Doc: 71112164Rev: REV. 27Date: 2020-09-0179 plates · 31 kits · 53 revisions

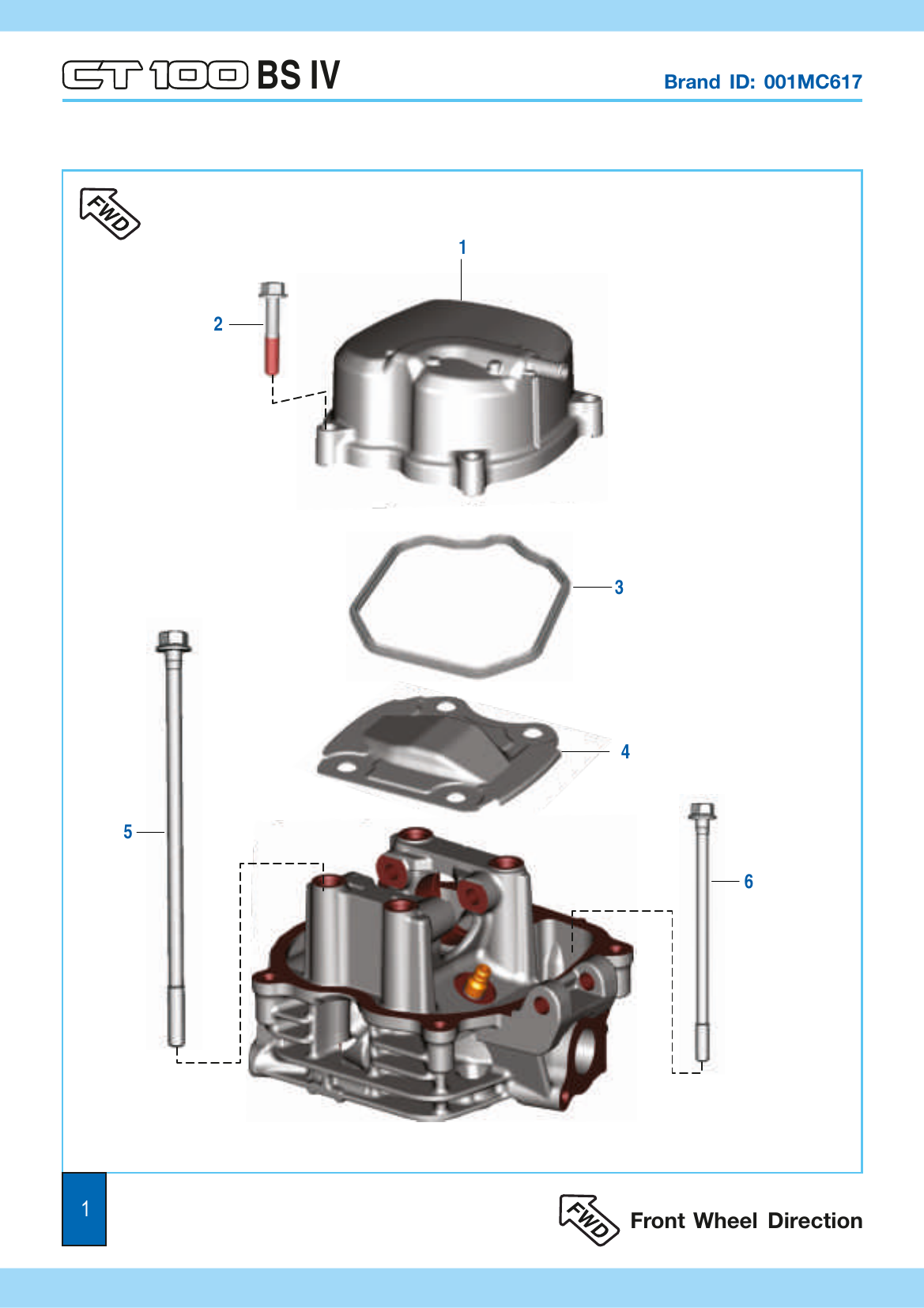

Plate 1
Cover Cylinder Head - CT 100ES
JV 5110 13
Cover Cylinder Head Complete
Ref 11 With Gasket
59 0400 38
Flanged Bolt
Ref 24
JV 5110 12
Gasket Cylinder Head Cover
Ref 31
JV 5110 11
Plate Cylinder Head
Ref 41
JB 5110 11
Bolt Head Mounting
Ref 54
JB 5110 15
Bolt Head Mtg
Ref 61
| Ref | Part # | Description | Qty. | Remarks | |
|---|---|---|---|---|---|
| 1 | JV 5110 13 | Cover Cylinder Head Complete | — | 1 With Gasket | |
| 2 | 59 0400 38 | Flanged Bolt | — | 4 | |
| 3 | JV 5110 12 | Gasket Cylinder Head Cover | — | 1 | |
| 4 | JV 5110 11 | Plate Cylinder Head | — | 1 | |
| 5 | JB 5110 11 | Bolt Head Mounting | — | 4 | |
| 6 | JB 5110 15 | Bolt Head Mtg | — | 1 |
Showing 6 parts in Plate 1
Plate 1
Cover Cylinder Head - CT 100ES
JV 5110 13
Cover Cylinder Head Complete
Ref 11 With Gasket
59 0400 38
Flanged Bolt
Ref 24
JV 5110 12
Gasket Cylinder Head Cover
Ref 31
JV 5110 11
Plate Cylinder Head
Ref 41
JB 5110 11
Bolt Head Mounting
Ref 54
JB 5110 15
Bolt Head Mtg
Ref 61
| Ref | Part # | Description | Qty. | Remarks | |
|---|---|---|---|---|---|
| 1 | JV 5110 13 | Cover Cylinder Head Complete | — | 1 With Gasket | |
| 2 | 59 0400 38 | Flanged Bolt | — | 4 | |
| 3 | JV 5110 12 | Gasket Cylinder Head Cover | — | 1 | |
| 4 | JV 5110 11 | Plate Cylinder Head | — | 1 | |
| 5 | JB 5110 11 | Bolt Head Mounting | — | 4 | |
| 6 | JB 5110 15 | Bolt Head Mtg | — | 1 |
Showing 6 parts in Plate 1
