BAJAJ
SPC AVENGER 220 CRUISE STREET ABS REV 26
1323 parts across 57 plates
Color (Transition)Doc: 71112317Rev: REV. 26Date: 2019-12-0157 plates · 27 kits · 51 revisions

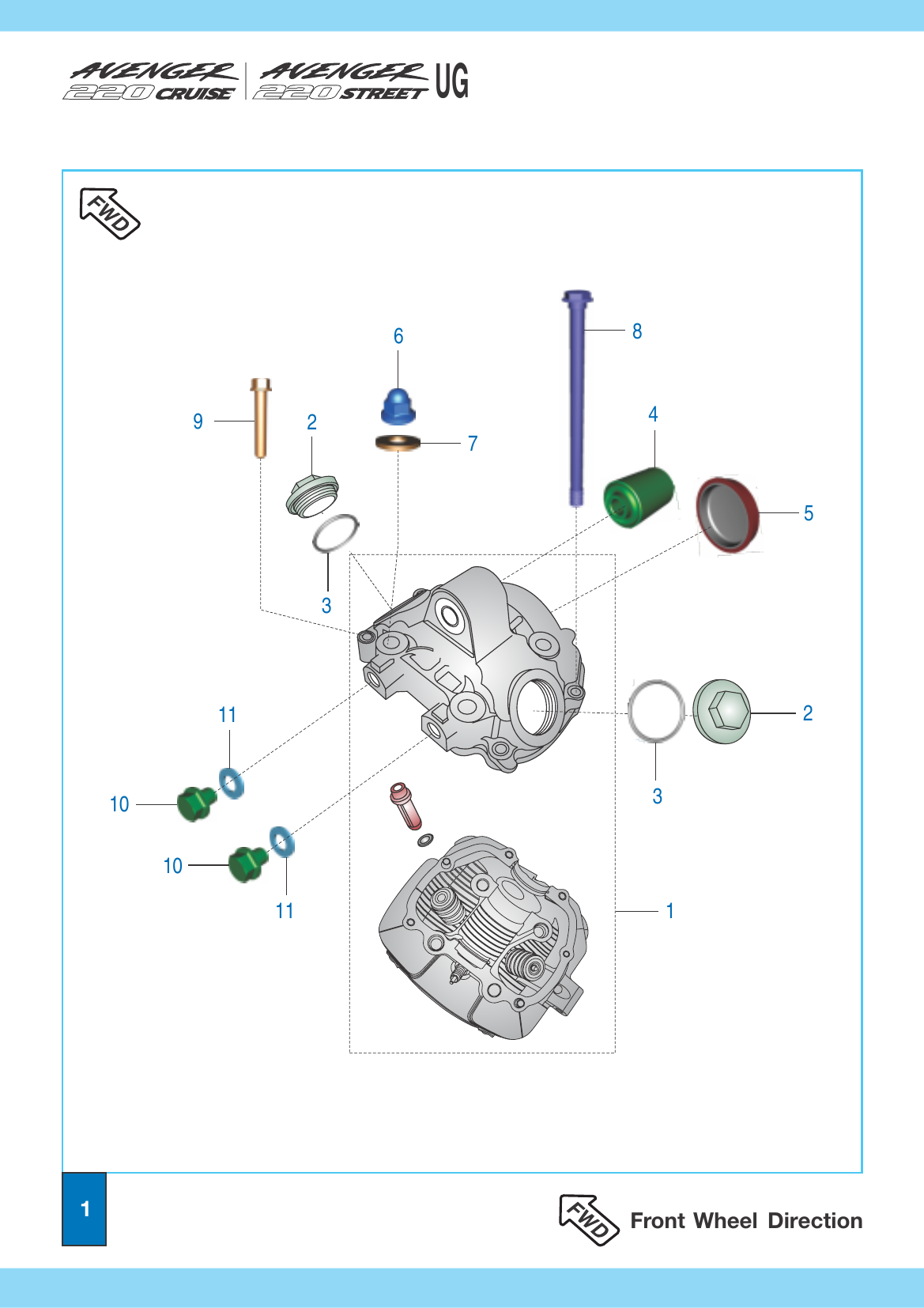

Plate 1
Cover Cylinder Head
PD 5110 53
Kit Head Cylinder with Cover
Ref 11 1 Refer Page No. 110
36 PD00 61
Kit Head Cylinder with Cover
Ref 11 1 BS IV
DH 1012 72
Plug
Ref 102 2
DH 1019 16
Bolt flange
Ref 102 2 For ABS Model
DG 1014 98
Gasket (Washer)
Ref 112 2 2 2
PD 5110 25
Cover Tappet
Ref 22 2
36 DS10 01
‘O’ Ring Kit for Cover Cyl Head
Ref 31 1 Refer Page No. 110
39 2391 21
O Ring
Ref 32 2 For ABS Model
DS 1011 66
Silent Bush (V)
Ref 41 1
DS 1010 96
Camshaft Cap
Ref 51 1
DH 1022 01
Camshaft Cap
Ref 51 1 For ABS Model
39 2647 15
Domed Cap Nut
Ref 64 4
DS 1010 84
Copper Gasket (Washer)
Ref 74 4
59 0400 23
Hex. Bolt with Flange
Ref 82 2
39 1075 04
Hex. Bolt with Flange M6 x 35
Ref 94 4
KA ED06 35
Bolt
Ref 94 4
| Ref | Part # | Description | Qty. | Remarks | |
|---|---|---|---|---|---|
| 1 | PD 5110 53 | Kit Head Cylinder with Cover | — | 1 1 Refer Page No. 110 | |
| 1 var. of 1 | 36 PD00 61 | Kit Head Cylinder with Cover | — | 1 1 BS IV | |
| 10 | DH 1012 72 | Plug | — | 2 2 | |
| 10 var. of 10 | DH 1019 16 | Bolt flange | — | 2 2 For ABS Model | |
| 11 | DG 1014 98 | Gasket (Washer) | — | 2 2 2 2 | |
| 2 | PD 5110 25 | Cover Tappet | — | 2 2 | |
| 3 | 36 DS10 01 | ‘O’ Ring Kit for Cover Cyl Head | — | 1 1 Refer Page No. 110 | |
| 3 var. of 3 | 39 2391 21 | O Ring | — | 2 2 For ABS Model | |
| 4 | DS 1011 66 | Silent Bush (V) | — | 1 1 | |
| 5 | DS 1010 96 | Camshaft Cap | — | 1 1 | |
| 5 var. of 5 | DH 1022 01 | Camshaft Cap | — | 1 1 For ABS Model | |
| 6 | 39 2647 15 | Domed Cap Nut | — | 4 4 | |
| 7 | DS 1010 84 | Copper Gasket (Washer) | — | 4 4 | |
| 8 | 59 0400 23 | Hex. Bolt with Flange | — | 2 2 | |
| 9 | 39 1075 04 | Hex. Bolt with Flange M6 x 35 | — | 4 4 | |
| 9 var. of 9 | KA ED06 35 | Bolt | — | 4 4 |
Showing 16 parts in Plate 1
