BAJAJ
PULSAR 150 BS IV CLASSIC REGULAR NEON ABS REV 27
1252 parts across 62 plates
Color (Transition)Doc: 71112655Rev: REV. 27Date: 2020-09-0162 plates · 41 kits · 52 revisions

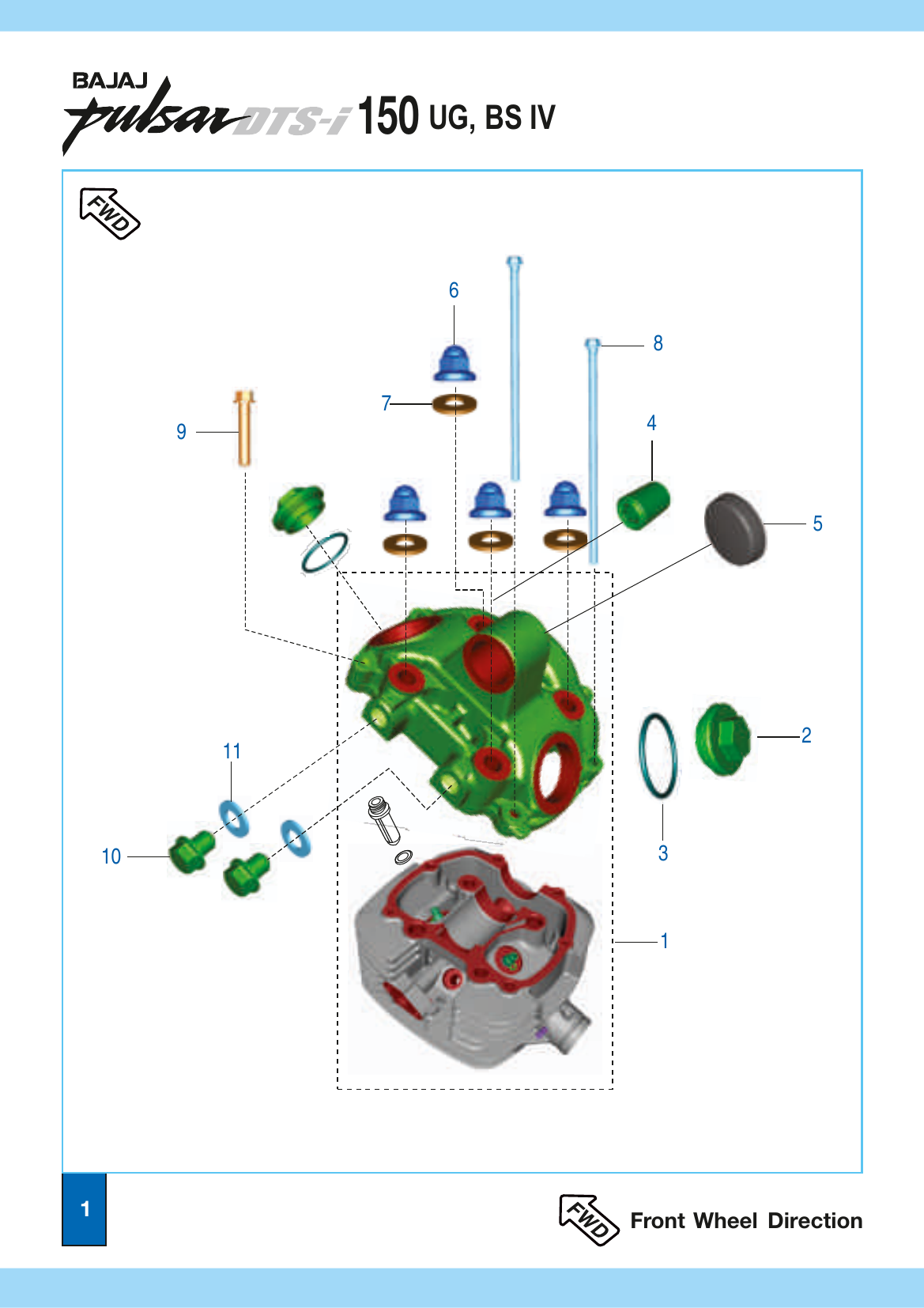

Plate 1
Cover Cylinder Head
DH 1021 03
Kit Assembly Cylinder Head With Cover
Ref 11
DH 1012 72
Plug Bolt
Ref 102
DH 1019 16
Bolt flange - M12
Ref 102 For ABS Model
DG 1014 98
Gasket
Ref 112 2 2
52 JN01 36
Cover Tappet with ‘O’ ring
Ref 22
36 DS10 01
‘O’ Ring Kit For Cover Cylinder Head
Ref 31
39 2391 21
O - Ring
Ref 32 For ABS Model
DS 1011 66
Silent Bush (V)
Ref 41
DH 1022 01
Camshaft Cap
Ref 51
39 2647 15
Domed Cap Nut
Ref 64
DS 1010 84
Copper Gasket
Ref 74
39 2532 04
Hex. Bolt With Flange
Ref 82
39 1075 04
Hex. Bolt / Flange
Ref 94
KA ED06 35
Bolt flanged small
Ref 94 For ABS Model
| Ref | Part # | Description | Qty. | Remarks | |
|---|---|---|---|---|---|
| 1 | DH 1021 03 | Kit Assembly Cylinder Head With Cover | — | 1 | |
| 10 | DH 1012 72 | Plug Bolt | — | 2 | |
| 10 var. of 10 | DH 1019 16 | Bolt flange - M12 | — | 2 For ABS Model | |
| 11 | DG 1014 98 | Gasket | — | 2 2 2 | |
| 2 | 52 JN01 36 | Cover Tappet with ‘O’ ring | — | 2 | |
| 3 | 36 DS10 01 | ‘O’ Ring Kit For Cover Cylinder Head | — | 1 | |
| 3 var. of 3 | 39 2391 21 | O - Ring | — | 2 For ABS Model | |
| 4 | DS 1011 66 | Silent Bush (V) | — | 1 | |
| 5 | DH 1022 01 | Camshaft Cap | — | 1 | |
| 6 | 39 2647 15 | Domed Cap Nut | — | 4 | |
| 7 | DS 1010 84 | Copper Gasket | — | 4 | |
| 8 | 39 2532 04 | Hex. Bolt With Flange | — | 2 | |
| 9 | 39 1075 04 | Hex. Bolt / Flange | — | 4 | |
| 9 var. of 9 | KA ED06 35 | Bolt flanged small | — | 4 For ABS Model |
Showing 14 parts in Plate 1
