BAJAJ
DISCOVER 100 SPC REV 03 R31BTK
977 parts across 51 plates
Color (Transition)Doc: 71110890Rev: REV. 03Date: 2013-07-0151 plates · 13 kits · 0 revisions

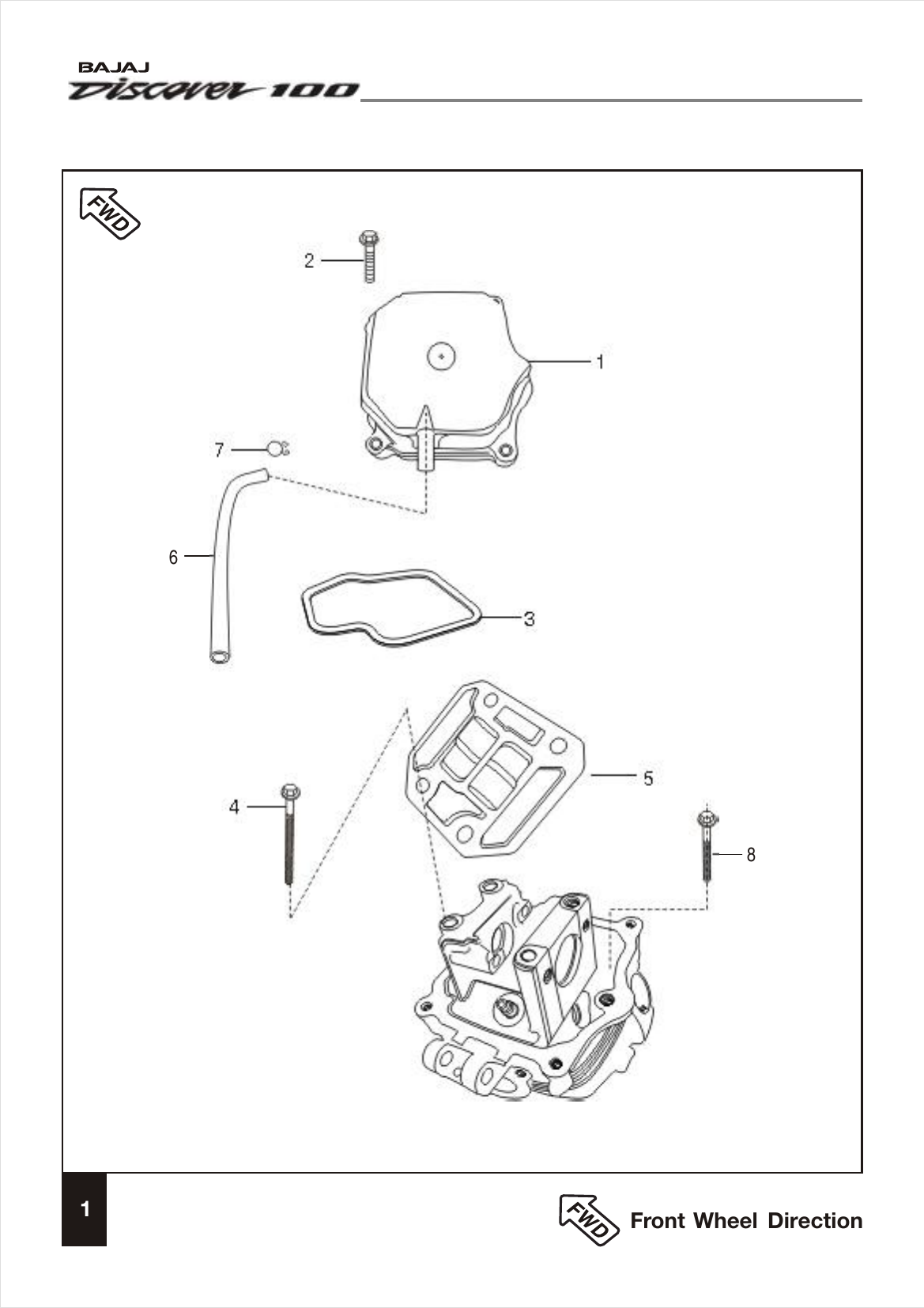

Plate 1
Cover Cylinder Head
JD 5110 06
Cover Cylinder Head
Ref 1Qty.: 11
JZ 5110 21
Cover Cylinder Head
Ref 1Qty.: 11 A-14 dated 27.10.2010
59 0400 38
Bolt Flange
Ref 2Qty.: 44
JD 5110 10
Gasket Head Cover
Ref 3Qty.: 11
JB 5110 11
Bolt Head Mounting
Ref 4Qty.: 44
JB 5110 20
Plate Cylinder Head
Ref 5Qty.: 11
JZ 5110 20
Plate Cylinder Head
Ref 5Qty.: 11 A-14 dated 27.10.2010
PF 5110 27
Plate Cylinder Head
Ref 51 NP-22-30/04/12 (4 Speed)
JZ 5810 04
Hose C’ case Breather
Ref 6Qty.: 11
JA 5110 29
Clamp
Ref 7Qty.: 22
JB 5110 15
Flange Bolt
Ref 8Qty.: 11 For head mtg.
| Ref | Part # | Description | Qty. | Remarks | |
|---|---|---|---|---|---|
| 1 | JD 5110 06 | Cover Cylinder Head | 1 | 1 | |
| 1 var. of 1 | JZ 5110 21 | Cover Cylinder Head | 1 | 1 A-14 dated 27.10.2010 | |
| 2 | 59 0400 38 | Bolt Flange | 4 | 4 | |
| 3 | JD 5110 10 | Gasket Head Cover | 1 | 1 | |
| 4 | JB 5110 11 | Bolt Head Mounting | 4 | 4 | |
| 5 | JB 5110 20 | Plate Cylinder Head | 1 | 1 | |
| 5 var. of 5 | JZ 5110 20 | Plate Cylinder Head | 1 | 1 A-14 dated 27.10.2010 | |
| 5 var. of 5 | PF 5110 27 | Plate Cylinder Head | — | 1 NP-22-30/04/12 (4 Speed) | |
| 6 | JZ 5810 04 | Hose C’ case Breather | 1 | 1 | |
| 7 | JA 5110 29 | Clamp | 2 | 2 | |
| 8 | JB 5110 15 | Flange Bolt | 1 | 1 For head mtg. |
Showing 11 parts in Plate 1
Plate 1
Cover Cylinder Head
JD 5110 06
Cover Cylinder Head
Ref 1Qty.: 11
JZ 5110 21
Cover Cylinder Head
Ref 1Qty.: 11 A-14 dated 27.10.2010
59 0400 38
Bolt Flange
Ref 2Qty.: 44
JD 5110 10
Gasket Head Cover
Ref 3Qty.: 11
JB 5110 11
Bolt Head Mounting
Ref 4Qty.: 44
JB 5110 20
Plate Cylinder Head
Ref 5Qty.: 11
JZ 5110 20
Plate Cylinder Head
Ref 5Qty.: 11 A-14 dated 27.10.2010
PF 5110 27
Plate Cylinder Head
Ref 51 NP-22-30/04/12 (4 Speed)
JZ 5810 04
Hose C’ case Breather
Ref 6Qty.: 11
JA 5110 29
Clamp
Ref 7Qty.: 22
JB 5110 15
Flange Bolt
Ref 8Qty.: 11 For head mtg.
| Ref | Part # | Description | Qty. | Remarks | |
|---|---|---|---|---|---|
| 1 | JD 5110 06 | Cover Cylinder Head | 1 | 1 | |
| 1 var. of 1 | JZ 5110 21 | Cover Cylinder Head | 1 | 1 A-14 dated 27.10.2010 | |
| 2 | 59 0400 38 | Bolt Flange | 4 | 4 | |
| 3 | JD 5110 10 | Gasket Head Cover | 1 | 1 | |
| 4 | JB 5110 11 | Bolt Head Mounting | 4 | 4 | |
| 5 | JB 5110 20 | Plate Cylinder Head | 1 | 1 | |
| 5 var. of 5 | JZ 5110 20 | Plate Cylinder Head | 1 | 1 A-14 dated 27.10.2010 | |
| 5 var. of 5 | PF 5110 27 | Plate Cylinder Head | — | 1 NP-22-30/04/12 (4 Speed) | |
| 6 | JZ 5810 04 | Hose C’ case Breather | 1 | 1 | |
| 7 | JA 5110 29 | Clamp | 2 | 2 | |
| 8 | JB 5110 15 | Flange Bolt | 1 | 1 For head mtg. |
Showing 11 parts in Plate 1
