BAJAJ
AVENGER 220 CRUISE STREET BS VI REV 11
1165 parts across 58 plates
ColorDoc: 71120153Rev: REV. 11Date: 2025-02-0158 plates · 0 kits · 15 revisions

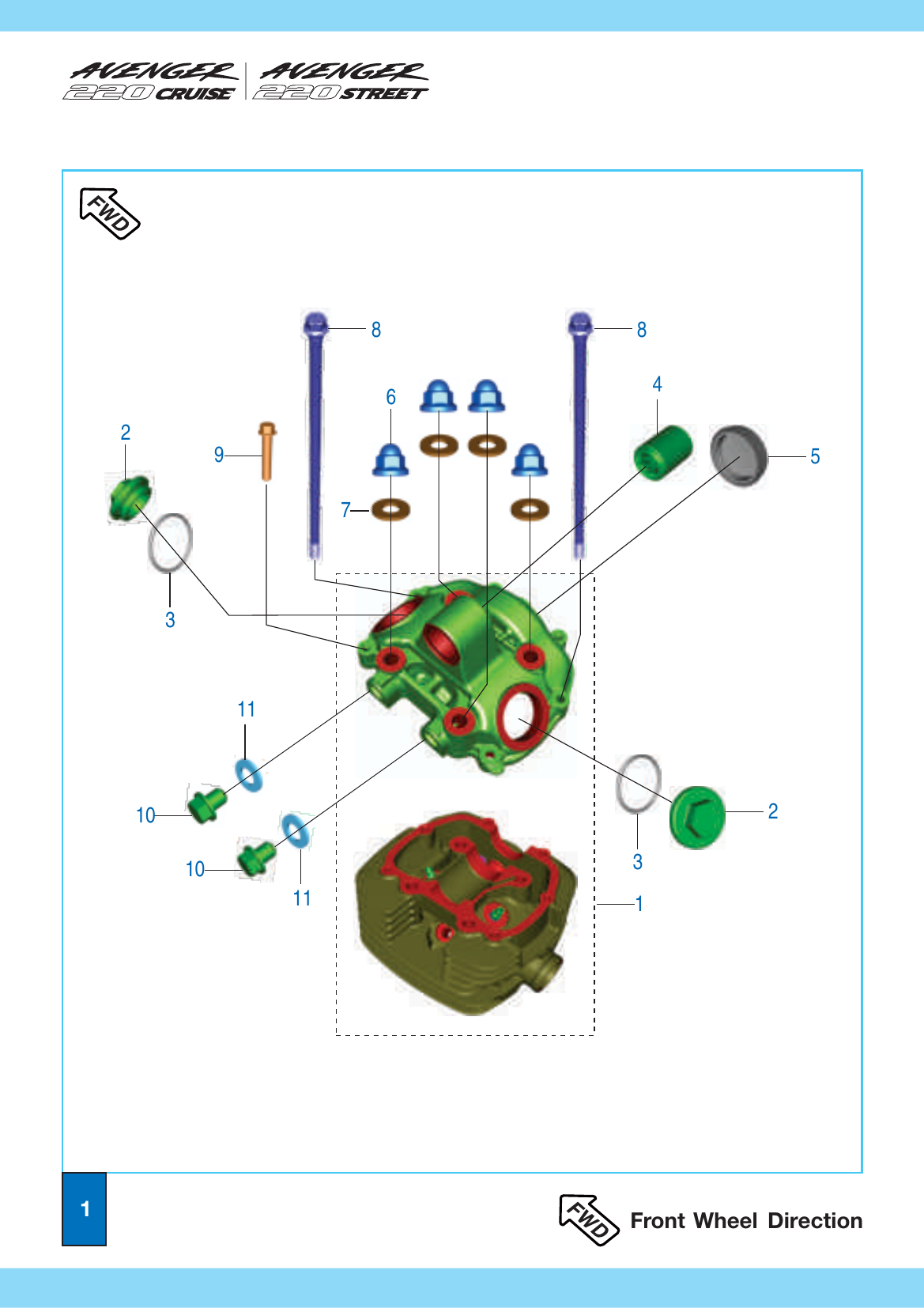

Plate 1
Cover Cylinder Head
DK 1020 00
Kit Head Cylinder with Cover
Ref 11 1 Refer Kit List
DH 1019 16
Bolt flange - M12 x 1.5 x L15
Ref 102 2
DG 1014 98
Gasket
Ref 112 2 2 2
PD 5110 25
Cover Tappet
Ref 22 2
52 JN01 36
Cover Tappet + O ring
Ref 22 2 ECR - Sept 22
36 DS10 01
Cyl. Head ‘O’ Ring Kit
Ref 31 1 Refer Kit List
DS 1011 66
Silent Bush (V)
Ref 41 1
DH 1022 01
Camshaft Cap
Ref 51 1
39 2647 15
Domed Cap Nut
Ref 64 4
DS 1010 84
Copper gasket
Ref 74 4
59 0400 23
Hex. Bolt with Flange
Ref 82 2
KA ED06 35
Bolt flanged small
Ref 94 4
KA EF06 35
Bolt flanged small
Ref 94 4 For Black colour
| Ref | Part # | Description | Qty. | Remarks | |
|---|---|---|---|---|---|
| 1 | DK 1020 00 | Kit Head Cylinder with Cover | — | 1 1 Refer Kit List | |
| 10 | DH 1019 16 | Bolt flange - M12 x 1.5 x L15 | — | 2 2 | |
| 11 | DG 1014 98 | Gasket | — | 2 2 2 2 | |
| 2 | PD 5110 25 | Cover Tappet | — | 2 2 | |
| 2 var. of 2 | 52 JN01 36 | Cover Tappet + O ring | — | 2 2 ECR - Sept 22 | |
| 3 | 36 DS10 01 | Cyl. Head ‘O’ Ring Kit | — | 1 1 Refer Kit List | |
| 4 | DS 1011 66 | Silent Bush (V) | — | 1 1 | |
| 5 | DH 1022 01 | Camshaft Cap | — | 1 1 | |
| 6 | 39 2647 15 | Domed Cap Nut | — | 4 4 | |
| 7 | DS 1010 84 | Copper gasket | — | 4 4 | |
| 8 | 59 0400 23 | Hex. Bolt with Flange | — | 2 2 | |
| 9 | KA ED06 35 | Bolt flanged small | — | 4 4 | |
| 9 var. of 9 | KA EF06 35 | Bolt flanged small | — | 4 4 For Black colour |
Showing 13 parts in Plate 1
Plate 1
Cover Cylinder Head
DK 1020 00
Kit Head Cylinder with Cover
Ref 11 1 Refer Kit List
DH 1019 16
Bolt flange - M12 x 1.5 x L15
Ref 102 2
DG 1014 98
Gasket
Ref 112 2 2 2
PD 5110 25
Cover Tappet
Ref 22 2
52 JN01 36
Cover Tappet + O ring
Ref 22 2 ECR - Sept 22
36 DS10 01
Cyl. Head ‘O’ Ring Kit
Ref 31 1 Refer Kit List
DS 1011 66
Silent Bush (V)
Ref 41 1
DH 1022 01
Camshaft Cap
Ref 51 1
39 2647 15
Domed Cap Nut
Ref 64 4
DS 1010 84
Copper gasket
Ref 74 4
59 0400 23
Hex. Bolt with Flange
Ref 82 2
KA ED06 35
Bolt flanged small
Ref 94 4
KA EF06 35
Bolt flanged small
Ref 94 4 For Black colour
| Ref | Part # | Description | Qty. | Remarks | |
|---|---|---|---|---|---|
| 1 | DK 1020 00 | Kit Head Cylinder with Cover | — | 1 1 Refer Kit List | |
| 10 | DH 1019 16 | Bolt flange - M12 x 1.5 x L15 | — | 2 2 | |
| 11 | DG 1014 98 | Gasket | — | 2 2 2 2 | |
| 2 | PD 5110 25 | Cover Tappet | — | 2 2 | |
| 2 var. of 2 | 52 JN01 36 | Cover Tappet + O ring | — | 2 2 ECR - Sept 22 | |
| 3 | 36 DS10 01 | Cyl. Head ‘O’ Ring Kit | — | 1 1 Refer Kit List | |
| 4 | DS 1011 66 | Silent Bush (V) | — | 1 1 | |
| 5 | DH 1022 01 | Camshaft Cap | — | 1 1 | |
| 6 | 39 2647 15 | Domed Cap Nut | — | 4 4 | |
| 7 | DS 1010 84 | Copper gasket | — | 4 4 | |
| 8 | 59 0400 23 | Hex. Bolt with Flange | — | 2 2 | |
| 9 | KA ED06 35 | Bolt flanged small | — | 4 4 | |
| 9 var. of 9 | KA EF06 35 | Bolt flanged small | — | 4 4 For Black colour |
Showing 13 parts in Plate 1
