F-1-2 - HEADLIGHT(3)

HONDA Activa SCV110T · 6 parts

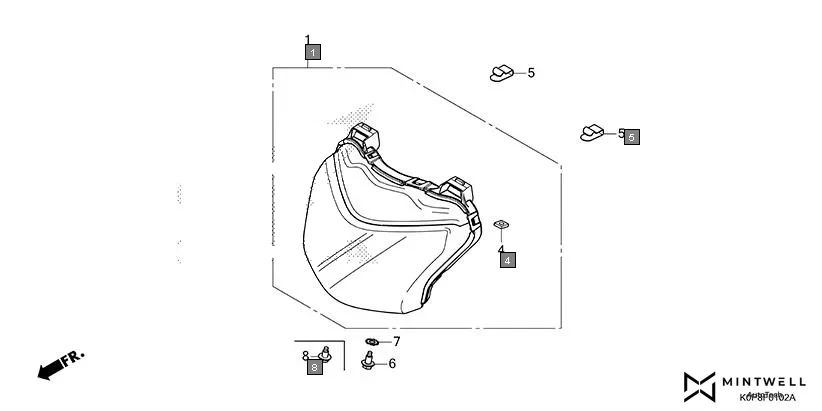

F-1-2 HEADLIGHT(3) assembly diagram for HONDA Activa SCV110T

Parts in This Assembly (6)

Ref # Part Number Description Qty
1 33100-K0P-781 HEADLIGHT ASSY.(LUMAX) 1
1 33100-K0P-DU1 HEADLIGHT ASSY.(FIEM) 1
4 33128-GBL-003 NUT, SPECIAL 1
4 33128-K0P-D01 NUT, SPECIAL, 4X0.7 (FIEM) 1
5 53209-GAH-000 CLIP, HEADLIGHT 2
8 90101-K1E-600 BOLT, ADJUSTING 1
