F-7 - FRONT FENDER

HONDA CB Shine SP CBF125MG · 18 parts

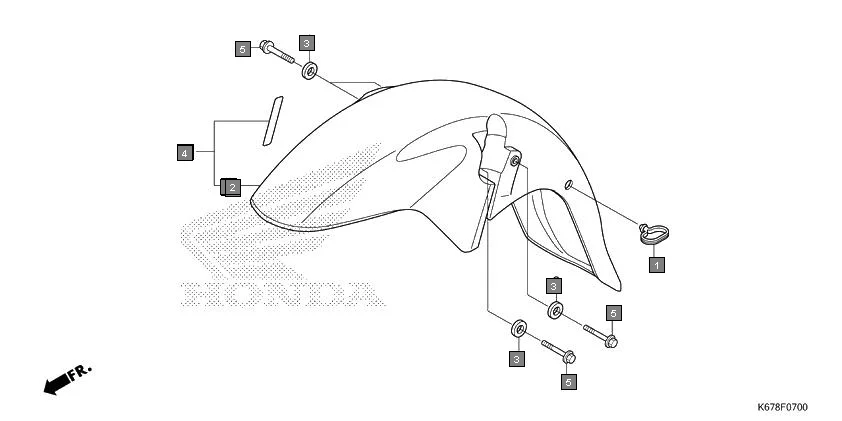

F-7 FRONT FENDER assembly diagram for HONDA CB Shine SP CBF125MG

Parts in This Assembly (18)

Ref # Part Number Description Qty
1 45451-KTE-600 GUIDE, FR. FENDER CABLE 1
2 61100-K67-901ZC FENDER, FR. *NH1*BLACK 1
2 61100-K67-901ZD FENDER, FR *NHB63P* PEARL AMAZING WHITE 1
2 61100-K67-901ZE FENDER,FR.*R329M* REBEL RED METALLIC 1
2 61100-K67-901ZF FENDER, FR.*NHA04M* GENY GRAY METALLIC 1
2 61100-K67-901ZG FENDER, FR.*PB396M* ATHLETIC BLUE METALLIC 1
2 61100-K67-911ZB FENDER, FR.*PB396M* ATHLETIC BLUE METALLIC 1
2 61100-K67-911ZC FENDER, FR. *NH1* BLACK 1
2 61100-K67-911ZD FENDER, FR.*NHB63P* PEARL AMAZING WHITE 1
2 61100-K67-911ZE FENDER, FR.*R329M* REBEL RED METALLIC 1
2 61100-K67-911ZF FENDER, FR.*NHA04M* GENY GRAY METALLIC 1
3 61101-K67-900 WASHER, RUBBER 4
4 61110-K67-920ZB FENDER SET, FR.(WL) *TYPE3* 1
4 61110-K67-920ZC FENDER SET, FR.(WL) *TYPE2* 1
4 61110-K67-920ZD FENDER SET, FR.(WL) *TYPE1* 1
4 61110-K67-920ZE FENDER SET, FR.(WL) *TYPE5* 1
4 61110-K67-920ZA FENDER SET, FR.(WL) *TYPE4* 1
5 96001-06020-00 BOLT, FLANGE, SH. 6 X 20 4
