F-26 - WINKER(1)

HONDA CB Shine/ Shine 125 CBF125M7 · 20 parts

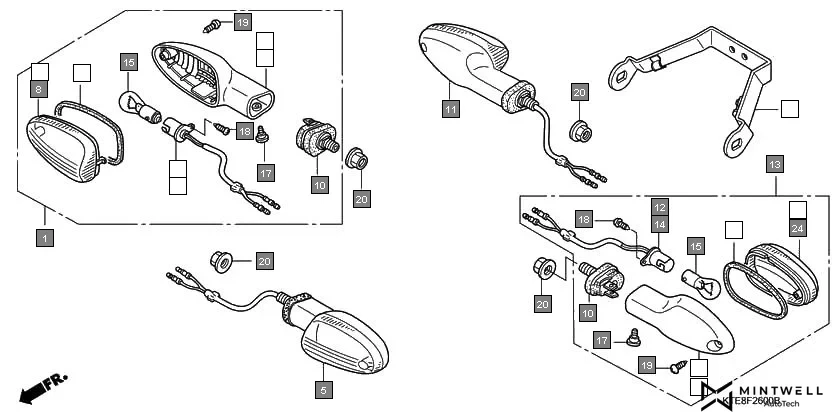

F-26 WINKER(1) assembly diagram for HONDA CB Shine/ Shine 125 CBF125M7

Parts in This Assembly (20)

Ref # Part Number Description Qty
1 33400-KTE-920 WINKER ASSY., R. FR.(12V 21W) 1
2 33401-KTE-920 BASE, R. WINKER (R. FR.) 1
3 33406-KSP-911 PACKING, LENS 4
4 33415-KTE-920 SOCKET COMP., R. WINKER (R. FR.) 1
5 33450-KTE-920 WINKER ASSY., L. FR.(12V 21W) 1
6 33451-KTE-920 BASE, L. WINKER (L. FR.) 1
7 33452-KTE-920 LENS, L. WINKER (L. FR.) 1
8 33462-KTE-920 LENS, R. WINKER (R. FR.) 1
9 33465-KTE-920 SOCKET COMP., L. WINKER (L. FR.) 1
10 33491-KSP-912 STAY COMP., WINKER 4
11 33600-KTE-920 WINKER ASSY., R. RR.(12V 21W) 1
12 33615-KTE-920 SOCKET COMP., R. WINKER (R. RR.) 1
13 33650-KTE-920 WINKER ASSY., L. RR.(12V 21W) 1
14 33665-KTE-920 SOCKET COMP., L. WINKER (L. RR.) 1
15 34904-KTE-910 BULB, WINKER(AMBER)(12V 21W) 4
16 50186-KTE-911 STAY, RR. WINKER 1
17 90380-MB2-000 SCREW, SPECIAL, 6 X 8 4
18 93901-22320 SCREW TAPPING 3X12 4
19 93901-34480 SCREW, TAPPING, 4X16 4
20 94050-10000 NUT, FLANGE, 10MM 4
