F-6-LX - FR. & INNER COVER

Hero Maestro EDGE BSVI(Dec, 2021) · 13 parts

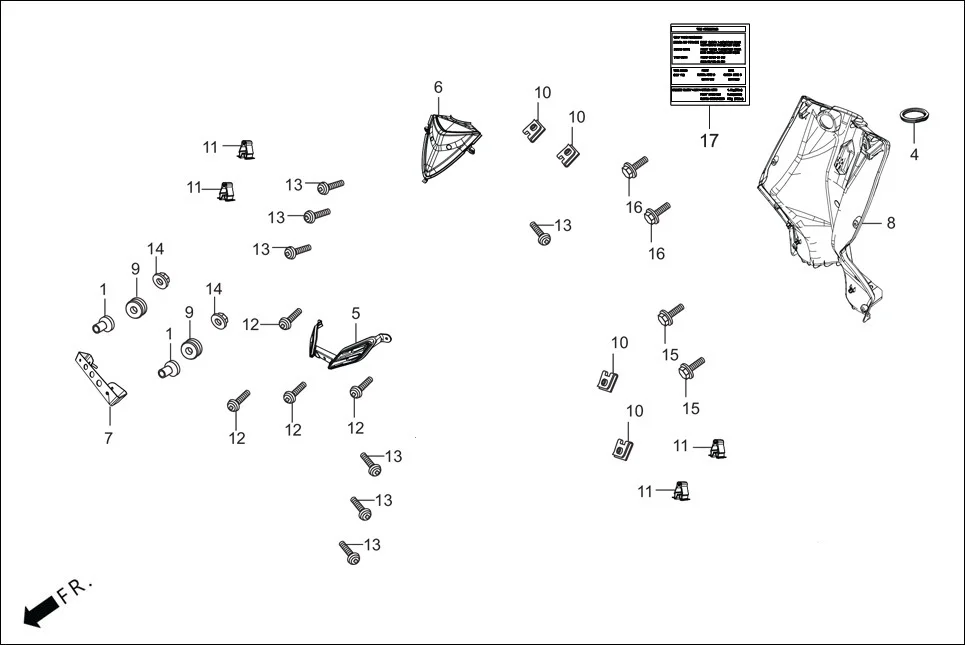

F-6-LX FR. & INNER COVER assembly diagram for Hero Maestro EDGE BSVI(Dec, 2021)

Parts in This Assembly (13)

Ref # Part Number Description Qty
1 61104-428-000 COLLAR, FR, FENDER 2
4 81133-AAW-500 CAP CHOKE CABLE 2
5 64303-AAW-000 FRONT GRILL 1
6 64308-AAW-000 COV. FR CENTER (B) 1
7 64311-AAW-000 STAY FR NO PLATE 1
8 81131-AAW-300 COVER INNER 1
9 84703-425-000 RUBBER TAIL LIGHT (MOUNT) 2
10 90344-AAW-000 NUT CLIP 5MM 4
11 90666-AAB-000 CLIP SNAP FIT 4
14 94050-06000 NUT, FLANGE, 6 MM 2
15 93500-05010-1A SCREW, PAN, 5X10 2
16 90111-KPL-900 BOLT, INNER COVER 2
17 87505-AAW-000 LABEL TYRE 2
