FOP-6A - BEADING ASSY. FR./RR. (OPTIONAL)

Hero Maestro EDGE (Feb, 2017) · 6 parts

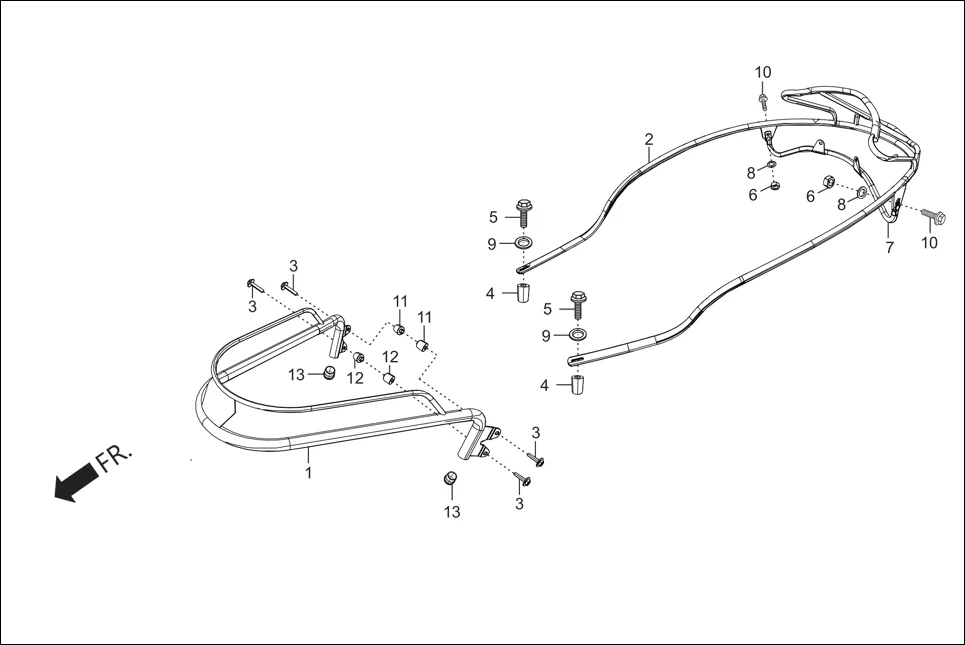

FOP-6A BEADING ASSY. FR./RR. (OPTIONAL) assembly diagram for Hero Maestro EDGE (Feb, 2017)

Parts in This Assembly (6)

Ref # Part Number Description Qty
3 93404-06030-08 BOLT WASH 6X30 4
6 94001-06000-0S NUT, HEX., 6 MM 2
8 94101-06700 WASHER, PLAIN, 6 MM 2
9 94103-06700 WASHER, PLAIN, 6 MM 2
10 95701-06012-00 BOLT, FLANGE, 6X12 2
14 K23010AAWFP11S KIT CLUTCH PULLEY 1
